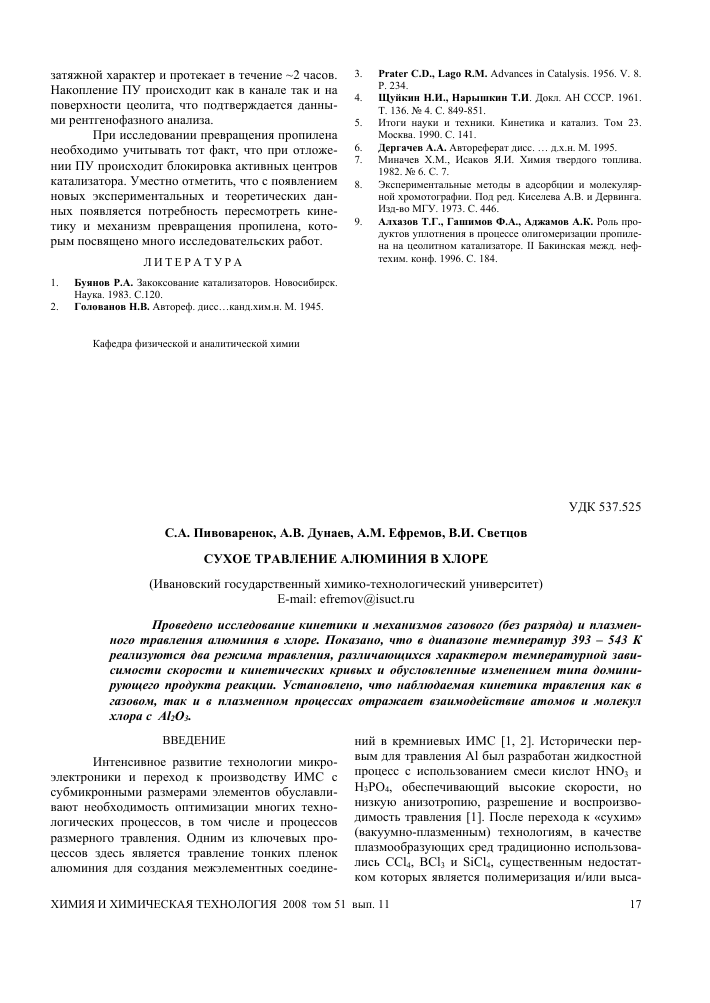

С.А. Пивоваренок, А.В. Дунаев, А.М. Ефремов, В.И. Светцов СУХОЕ ТРАВЛЕНИЕ АЛЮМИНИЯ В ХЛОРЕ

(Ивановский государственный химико-технологический университет) E-mail: [email protected]

Проведено исследование кинетики и механизмов газового (без разряда) и плазменного травления алюминия в хлоре. Показано, что в диапазоне температур 393 - 543 К реализуются два режима травления, различающихся характером температурной зависимости скорости и кинетических кривых и обусловленные изменением типа доминирующего продукта реакции. Установлено, что наблюдаемая кинетика травления как в газовом, так и в плазменном процессах отражает взаимодействие атомов и молекул хлора с Al2O3.

ВВЕДЕНИЕ

Интенсивное развитие технологии микроэлектроники и переход к производству ИМС с субмикронными размерами элементов обуславливают необходимость оптимизации многих технологических процессов, в том числе и процессов размерного травления. Одним из ключевых процессов здесь является травление тонких пленок алюминия для создания межэлементных соедине-

ний в кремниевых ИМС [1, 2]. Исторически первым для травления А1 был разработан жидкостной процесс с использованием смеси кислот НК03 и Н3Р04, обеспечивающий высокие скорости, но низкую анизотропию, разрешение и воспроизводимость травления [1]. После перехода к «сухим» (вакуумно-плазменным) технологиям, в качестве плазмообразующих сред традиционно использовались СС14, ВС13 и 8Ю14, существенным недостатком которых является полимеризация и/или выса-

живание ненасыщенных продуктов плазмохими-ческих реакций на внутренней поверхности реактора и обрабатываемого материала [2, 3]. От этих недостатков свободен молекулярный хлор, поэтому его применение для травления А1 является весьма перспективным.

Целью данной работы являлось исследование кинетики и механизмов травления А1 в хлоре.

МЕТОДИКА ЭКСПЕРИМЕНТОВ

Для экспериментального исследования кинетики травления А1 в условиях тлеющего разряда постоянного тока использовался цилиндрический проточный плазмохимический реактор (внутренний радиус г =1.7 см, длина зоны разряда I = 40 см), изготовленный из стекла С-49. В качестве внешних (задаваемых) параметров разряда выступали ток разряда (I =20-75 мА), давление

(Р =20-100 Па) и расход плазмообразующего газа (q =2-8 см3/сек при нормальных условиях). Хлор получали термическим разложением хлорной меди в вакууме [4], измерение давления и расхода газа проводили и-образным масляным манометром и капиллярным реометром.

Подвергаемые травлению образцы представляли собой А1 фольгу толщиной ~100 мкм и размером 2.5x7 см. Образцы располагались в тер-мостатируемой зоне, в области положительного столба разряда под плавающим потенциалом. Температура образца (Т) задавалась и поддерживалась с точностью ±5° С с помощью внешнего омического нагревательного устройства. Контроль Т проводили по температуре наружной стенки реактора в месте расположения образца. Определение скоростей травления (РЕ) осуществляли гравиметрически, по изменению массы образца до и после обработки. Взвешивание образцов проводили на аналитических весах с точностью ± 5-10"5 г.

Данные по концентрациям активных частиц плазмы и их потокам на поверхность получали при экспериментальном исследовании (абсорбционная спектроскопия, актинометрия) и математическом моделировании плазмы. Методики диагностики и моделирования подробно рассмотрены в нашей работе [5].

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Известно, что А1 не имеет летучих галоге-нидов при комнатной температуре, за исключением димера А12С16, температура возгонки которого составляет 297 К [6-8]. Активными частицами, взаимодействующими с чистой (не окисленной)

поверхностью А1, являются атомы и молекулы хлора, причем вероятности их реакций при комнатной температуре близки, а ионная бомбардировка не оказывает стимулирующего эффекта на скорость взаимодействия [6, 7]. Поверхность А1 легко окисляется в присутствии даже малых количеств кислорода и/или паров воды [7, 9], которые всегда имеются в качестве примесей в рабочем газе. Поэтому на практике, как правило, травятся окисленные пленки, то есть вместе с травлением происходит постоянное возобновление слоя А1203 на обрабатываемой поверхности. Процесс травления окисленного А1 имеет, как минимум, две характерные особенности: 1) ионная бомбардировка оказывает стимулирующее действие на скорость травления; и 2) развитие процесса травления в начальный период времени после включения разряда характеризуется некоторым индукционным периодом, в течение которого скорость процесса много ниже стационарных значений [6, 7, 10]. Длительность такого периода может варьироваться от нескольких секунд до нескольких минут [6, 10].

Газовое травление А1. Даже при длительной (более 20 мин) выдержке образцов в атмосфере С12 при температурах до 373-383 К изменение массы образца находится на уровне погрешности весовых измерений, что позволяет говорить либо об отсутствии реакции, либо о крайне низкой скорости взаимодействия. В диапазоне Т = 393-463 К убыль

массы становится заметной и линейно возрастает с увеличением времени обработки (рис. 1).

^ 4 (-1

2 О

U2

"а

сд -4 -8 -12 -16

Рис. 1. Кинетические зависимости газового (без разряда) травления Al в хлоре при P = 50 Па: 1 - Ts = 443 К; 2 - Ts = 523 К. Fig. 1. Kinetic dependencies of gas (without discharge) etching of

Это свидетельствует о том, что процесс травления протекает стационарно с эффективной

- ° (1) о (2) 1

. 50р 100 150 200 250 300

Бремя, с

aluminum in chlorine at 50 Pa: 1 - Ts = 443 К; 2 - Ts = 523 K

газификацией продуктов взаимодействия. Иначе следовало бы ожидать «насыщения» кинетических зависимостей при больших временах обработки из-за маскирующего эффекта слоя продуктов взаимодействия и появления диффузионно-лимитируемых стадий процесса. Нелинейное поведение кинетических зависимостей, связанное с низкой летучестью продуктов взаимодействия, наблюдалось в наших работах [11, 12] при исследовании кинетики травления меди в Cl2 и HCl. При увеличении давления Cl2 скорость убыли массы прямо пропорциональна газокинетическому потоку молекул Гс^ = 0.25nC^ (kBTj)/2 на

обрабатываемую поверхность. Данный факт позволяет говорить о кинетическом режиме процесса и о первом кинетическом порядке реакции по концентрации Cl2. При температурах выше 473-483 К кинетика травления Al меняется кардинально, при этом рост времени обработки вызывает не уменьшение, а увеличение массы образца по закону, близкому к прямой пропорциональности. Согласно данных работ [6, 8], при температурах 465-475 К происходит смена доминирующего продукта травления с Al2Cl6 на AlCl3, который обладает значительно меньшей летучестью (температура начала десорбции составляет 473 К). Таким образом, увеличение массы образца может быть отнесено к накоплению на его поверхности слоя AlCl3, который, однако, не обладает хорошими маскирующими свойствами и не переводит процесс в диффузи-онно-лимитируемый режим.

Вероятность взаимодействия, определенная как отношение скорости травления в пересчете на поток продуктов реакции с поверхности к величине Гс , составляет ~ 2-10"5 при Ts = 393 К. Это

значение много ниже величины ~ 10-2, наблюдаемой при реакции молекулярного хлора с поверхностью чистого (не окисленного) Al [6, 10]. Температурные зависимости скорости и вероятности газового травления Al в хлоре удовлетворительно линеаризуются в аррениусовских координатах (рис. 2), при этом величина эффективной энергии активации (Ea) зависит от давления газа (0.50 -

0.29 эВ при P = 20 - 100 Па).

Наличие такой зависимости может быть обусловлено протеканием параллельных гетерогенных процессов, константа скорости одного из которых нелинейно зависит от давления. В частности, в качестве таких процессов можно предположить адсорбцию и химическую реакцию молекул Cl2 на двух типах активных центров, представленных Al2O3 и Al. В пользу данного предпо-

ложения говорит тот факт, что, согласно литературным данным [10], реакция взаимодействия С12 с чистым алюминием имеет дробный кинетиче-

г> т^ т

ский порядок по концентрации хлора: КЕ <х Г ,

где т <0.58. Абсолютные значения эффективной энергии активации, определенные по данным рис. 2, существенно выше величин, измеренных при травлении чистого (не окисленного) А1 в С12 (Еа ~

0.02-0.04 эВ [6, 9]) и ВС13 (Еа ~ 0.09 эВ [10]). Все

это позволяет заключить, что наблюдаемая нами кинетика процесса отражает взаимодействие хлора с А1203, а не с алюминием как таковым.

35 -

34

33

32

а

п'

2,0

2,1

2,2

2,3

2,4

2,5

2,6

1/Т, 10 К

Рис. 2. Температурные зависимости скорости газового (без разряда) травления Al в хлоре в аррениусовских координатах: 1 - P = 50 Па; 2 - P = 100 Па.

Fig. 2. Temperature dependencies of aluminum gas etching rate (without discharge) in chlorine in the Arrhenius coordinates at: 50 Pa (1); 100 Pa (2).

Плазменное травление Al. Как и в случае газового травления, при плазменном травлении Al в диапазоне давлений газа 20-100 Па и токов разряда 20-75 мА все кинетические зависимости линейны (рис. 3).

С ростом тока разряда и давления газа скорость убыли массы образца возрастает практически линейно. Принимая во внимание близкие к линейным зависимости Га, Га = f (ip,P) [5],

аналогичные линейные зависимости наблюдаются и в координатах «скорость травления-плотность потока частиц». Это свидетельствует о том, что реакции взаимодействия активных частиц плазмы хлора с Al протекают в кинетическом режиме и имеют первый кинетический порядок по их концентрации в газовой фазе. Отсутствие корреляции между скоростью травления и плотностью потока положительных ионов на поверхность (величина

вует о том, что процессы с участием ионов не лимитируют скорость процесса в целом.

Г+ снижается с ростом давления [5]) свидетельст- Т =543 К и ¡р =75 мА. Это значение существенно

ниже величин, наблюдаемых при травлении поверхности чистого (не окисленного) А1 как молекулами (у~10~2 [10]), так и атомами (^~7-10-3 [10]) хлора. Согласно данных работы [7], различие эффективных вероятностей взаимодействия плазмы ВС13 с поверхностями чистого и окисленного алюминия составляет порядок величины. Так как плазма ВС13 является наиболее эффективным тра-вителем А1203 из-за химической активности ВС1х радикалов по реакционной схеме ВС1Х + А1203 ^ А1 + В0С1Х [7, 9], можно ожидать, что для плазмы С12 это различие будет еще больше. Вероятно, скорость процесса лимитируется скоростью разрушения поверхностного окисла, а наблюдаемая кинетика процесса, как и при газовом травлении, отражает взаимодействие атомов и молекул хлора с А1203.

В интервале Т =393-543 К скорость травления А1 возрастает по закону, близкому к экспоненциальному, при этом абсолютные значения РЕ при р =20-100 Па и I =20-75 мА лежат в диапазоне 2.3-1014 - 1.2-1016 см-2сек-1. В аррениусовских координатах зависимости ЯЕ = / (Т) аппрокси-

Время, с

Рис. 3. Кинетические зависимости плазменного травления А1 в хлоре при Р = 50 Па, без дополнительного нагрева образца (Т ~ 343 К): 1 - 1р = 20 мА; 2 - гр = 25 мА; 3 - гр = 30 мА;

4 - ip = 75 мА.

Fig. 3. Kinetic dependencies of aluminum plasma etching in

chlorine at 50 Pa without additional heating of the sample (Ts ~ 343 K): 1 - ip = 20 mA; 2 - ip = 25 mA; 3 - ip = 30 mA;

4 - ip = 75 mA.

При одинаковом давлении газа и Т =393 К скорость плазменного травления в среднем в 2.5 раза выше скорости газового процесса (например, 1.0-1015 см"2сек_1 и 4.3-1014 см"2сек_1, соответственно, при 100 Па). Однако с ростом Т это различие

становится менее заметным , при этом при Т =463

К скорости обоих процессов очень близки (1.8-1015 см"2сек_1 и 1.5-1015 см"2сек_1, соответственно, при 100 Па). Это может означать, что реакции атомов и молекул хлора с А1 имеют различные энергии активации, при этом в области Т >463 К вероятности их взаимодействия выравниваются. В пользу этого предположения говорит и тот факт, что рост плотности потока атомов хлора примерно на порядок величины (ГС1 = 2.7-1019 - 1.4-1020 см"2с_1

при Р =100 Па и I =20-75 мА [5]) сопровождается увеличением скорости травления всего в 1.5 раза. В то же время, последняя величина хорошо согласуется с относительным изменением суммарной плотности потока ГС1 + ГС1 . Абсолютные

значения «эффективной» вероятности взаимодействия плазмы хлора с алюминием у = ЯЕ/(ГС1 + ГС1) растут с увеличением Т и достигают максимальной величины 3.5-10-4 при

мируются двумя прямолинейными участками с перегибом при температуре ~473-483 К (рис. 4).

36,5

36,0

35,5

~ 35,0

34,5

34,0

□ (1)

1,1

1,9

2,0

2,1

2,2 2,3

2,4

2,5

2,6

1/Т, 10 К

Рис. 4. Температурные зависимости скорости плазменного травления Al в хлоре при ip = 25 мА в аррениусовских координатах: 1 - P = 50 Па; 2 - P = 100 Па. Fig. 4. Temperature dependencies of the aluminum plasma etching in chlorine at ip = 25 mA in the Arrhenius coordinates: 1 - P = 50 Pa; 2 - P = 100 Pa.

Эти значения в точности соответствуют точке излома на температурной зависимости скорости газового травления (рис. 2) и также соответствуют температуре, при которой происходит

смена основного продукта реакции с А12С16 на А1С13 [6, 10]. В пределах низкотемпературного участка (Т =393-463 К), величина эффективной

энергии активации взаимодействия составляет 0.12±0.01 эВ, что заметно ниже по сравнению с аналогичными значениями для газового травления. Данный факт является вполне ожидаемым, так как в зоне плазмы поверхность подвергается дополнительной активировке при ионной и электронной бомбардировке. Отметим, что величина Еа = 0.12±0.01 эВ очень близка к энергии активации травления чистого (не окисленного) А1 атомами хлора (~0.13 эВ [10]). Однако низкие скорости и вероятности взаимодействия не позволяют рассматривать этот процесс в качестве лимитирующей стадии.

В пределах высокотемпературного участка (Т =473-543 К), расчеты дают Еа = 0.30±0.01 эВ,

что хорошо согласуется с предположением о смене продукта реакции с летучего А12С16 на низколетучий А1С13. Близкие значения эффективной энергии активации неоднократно сообщались в литературе для реакций плазменного травления, лимитируемых адсорбционно-десорбционными процессами (0.22 - 0.65 эВ [6]). На основании этого можно предположить, что в нашем случае в области температур 473-543 К в качестве лимитирующей стадии процесса выступает удаление продуктов реакции с поверхности. Сравнение рис. 1 и 3 показывает также, что в области при Т >473 К кинетика газового и плазменного травления алюминия имеет принципиальные различия. Если в газовом процессе скорость убыли массы становится отрицательной, то при обработке в плазме этого не происходит и реализуется нормальный процесс

травления. По-видимому, в плазменном травлении имеет место эффективная активация десорбции А1С13 при ионной бомбардировке поверхности.

Работа выполнена при поддержке Российского фонда фундаментальных исследований, проект 06-07-89115а.

ЛИТЕРАТУРА

1. Парфенов О.Д. Технология микросхем. М.: Высшая школа. 1986. 320 с.

2. Орликовский А.А., Словецкий Д.И. // Микроэлектроника. 1987. Т.16. № 6. С. 497.

3. Данилин Б. С., Киреев В.Ю. Применение низкотемпературной плазмы для травления и очистки материалов. М.: Энергоатомиздат. 1987. 264 с.

4. Куприяновская А.П. Закономерности образования активного хлора и его взаимодействия со стеклом и некоторыми металлами. Дисс. ... канд. хим. наук. Иваново: ИХТИ. 1985. 233 с.

5. Ефремов А.М., Ситанов Д.В., Светцов В.И // Теплофизика высоких температур. 2008. Т. 46. № 1. С. 1-8.

6. Словецкий Д.И В кн.: «Химия плазмы». М.: Энергоатомиздат. 1989. Вып. 15. С.208.

7. Плазменная технология в производстве СБИС (под редакцией Айнспрука Н., Брауна Д.) М.: Мир. 1987. 420 с.

8. Winters H. F. // J. Vac. Sci. Technol. B 3. 1985. P. 9

9. Landauer Keaton A., Hess D.W. // J. Vac. Sci. Technol. B 6 (1), Jan/Feb 1988

10. Словецкий Д.И. Механизмы плазмохимического травления материалов. Энциклопедия низкотемпературной плазмы / под редакцией Фортова В.Е.- М.: Маик «Наука/интерпериодика». 2000. Т.Ш. С. 345 - 374.

11. Ефремов А.М., Светцов В.И. // Микроэлектроника. 31. 2002. С. 211 - 226

12. Ефремов А.М., Еремеев Р.М., Пивоварёнок С.А. Кинетика и механизмы плазмохимического травления меди в хлоре и хлороводороде // Сборник трудов 4 Международного симпозиума по теоретической и прикладной плазмохимии (ISTAPC 2005). Иваново. 13-18.05.2005. С. 95 - 98
