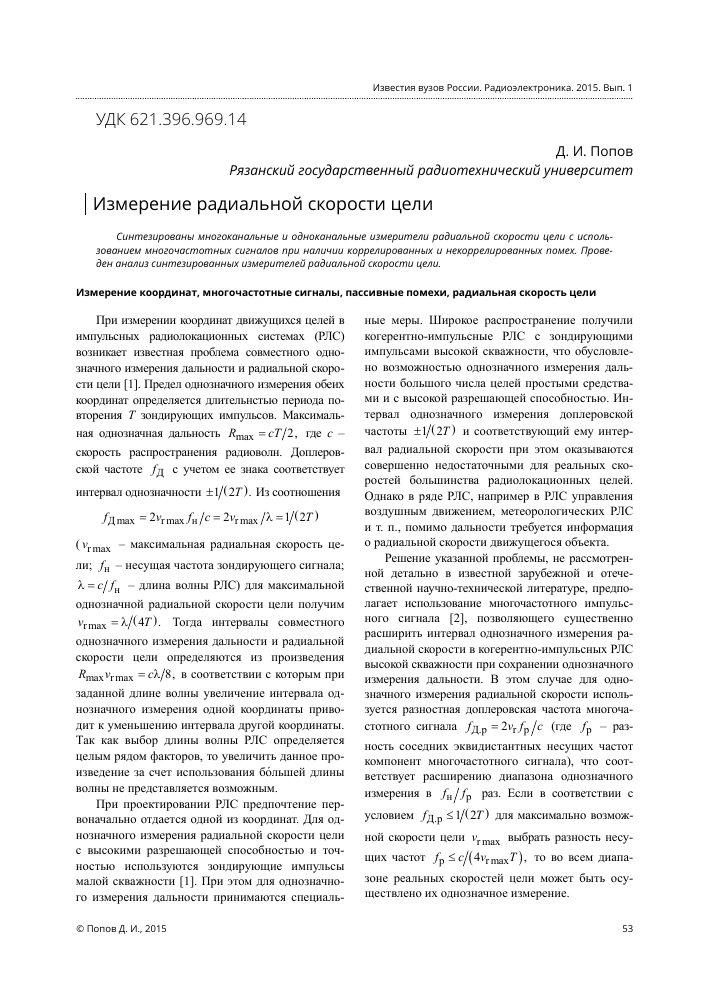

УДК 621.396.969.14

Д. И. Попов

Рязанский государственный радиотехнический университет

| Измерение радиальной скорости цели

Синтезированы многоканальные и одноканальные измерители радиальной скорости цели с использованием многочастотных сигналов при наличии коррелированных и некоррелированных помех. Проведен анализ синтезированных измерителей радиальной скорости цели.

Измерение координат, многочастотные сигналы, пассивные помехи, радиальная скорость цели

При измерении координат движущихся целей в импульсных радиолокационных системах (РЛС) возникает известная проблема совместного однозначного измерения дальности и радиальной скорости цели [1]. Предел однозначного измерения обеих координат определяется длительнстью периода повторения T зондирующих импульсов. Максимальная однозначная дальность ^max = cT/2, где c -скорость распространения радиоволн. Доплеров-ской частоте /д с учетом ее знака соответствует

интервал однозначности +1/ (2T). Из соотношения

/Д max = 2vrmax /н/c = 2vrmax/ ^ = V( 2T)

(vrmax - максимальная радиальная скорость цели; /н - несущая частота зондирующего сигнала; Х = с//н - длина волны РЛС) для максимальной однозначной радиальной скорости цели получим vrmax =Х/(4T). Тогда интервалы совместного однозначного измерения дальности и радиальной скорости цели определяются из произведения ^max vrmax = cV 8, в соответствии с которым при

заданной длине волны увеличение интервала однозначного измерения одной координаты приводит к уменьшению интервала другой координаты. Так как выбор длины волны РЛС определяется целым рядом факторов, то увеличить данное произведение за счет использования большей длины волны не представляется возможным.

При проектировании РЛС предпочтение первоначально отдается одной из координат. Для однозначного измерения радиальной скорости цели с высокими разрешающей способностью и точностью используются зондирующие импульсы малой скважности [1]. При этом для однозначного измерения дальности принимаются специаль-

ные меры. Широкое распространение получили когерентно-импульсные РЛС с зондирующими импульсами высокой скважности, что обусловлено возможностью однозначного измерения дальности большого числа целей простыми средствами и с высокой разрешающей способностью. Интервал однозначного измерения доплеровской частоты ±1/ (2Т) и соответствующий ему интервал радиальной скорости при этом оказываются совершенно недостаточными для реальных скоростей большинства радиолокационных целей. Однако в ряде РЛС, например в РЛС управления воздушным движением, метеорологических РЛС и т. п., помимо дальности требуется информация о радиальной скорости движущегося объекта.

Решение указанной проблемы, не рассмотренной детально в известной зарубежной и отечественной научно-технической литературе, предполагает использование многочастотного импульсного сигнала [2], позволяющего существенно расширить интервал однозначного измерения радиальной скорости в когерентно-импульсных РЛС высокой скважности при сохранении однозначного измерения дальности. В этом случае для однозначного измерения радиальной скорости используется разностная доплеровская частота многочастотного сигнала /д.р = 2уг./р/с (где / - разность соседних эквидистантных несущих частот компонент многочастотного сигнала), что соответствует расширению диапазона однозначного измерения в / раз. Если в соответствии с

условием /др < 1/(2Т) для максимально возможной скорости цели ^тах выбрать разность несущих частот /р < С(4^гтахТ), то во всем диапазоне реальных скоростей цели может быть осуществлено их однозначное измерение.

© Попов Д. И., 2015

53

Целью настоящей статьи являются синтез и анализ многоканальных и одноканальных измерителей радиальной скорости цели с использованием многочастотных сигналов.

Многоканальное измерение радиальной скорости цели вытекает из многоканального по до-плеровской частоте сигнала построения обнаружителей в частотных каналах. Оптимальное обнаружение многочастотного сигнала на фоне пассивных помех в каждом из Ь частотных каналов основывается на адаптивной матричной фильтрации N цифровых отсчетов

и'}1 = Х]1 + (- =N, 1 -1, Ь)

соответствующей частотной компоненты с последующим многоканальным когерентным суммированием (накоплением) результатов матричной фильтрации [2]. Весовыми коэффициентами матричного фильтра являются оценки элементов обратной корреляционной матрицы помехи, вычисление которых в условиях априорной неопределенности в общем случае представляет собой трудоемкую процедуру, усложняющую реализацию оптимальных алгоритмов обработки. При марковских аппроксимациях помехи матричный фильтр преобразуется в векторный адаптивный режекторный фильтр (АРФ), что приводит в каждом частотном канале к традиционной квазиоптимальной структуре "режекторный фильтр -многоканальный когерентный накопитель" [3].

В случае произвольных корреляционных свойств пассивной помехи АРФ может выполняться с комплексными весовыми коэффициентами [4], [5], что при реализации данных АРФ в цифровом виде предполагает использование комплексных перемножителей (цифровых двумерных фазовращателей), число которых пропорционально порядку фильтра. При этом существенно усложняется структура АРФ, особенно высоких порядков, и повышаются требования к быстродействию арифметических операций для выполнения обработки в реальном масштабе времени. Избежать указанных трудностей можно предварительной компенсацией доплеровского сдвига фазы помехи, обусловленного взаимным перемещением источника мешающих отражений и носителя радиолокатора. В работе [6] синтезированы алгоритмы оценивания и предложены принципы построения и структурные схемы измерителей и автокомпенсаторов доплеровской фазы пассивных помех. Режектирование "остановленной" помехи теперь может быть осуществлено фильтром с дей-54

ствительными весовыми коэффициентами, адаптирующимися к корреляционным свойствам помехи на выходе автокомпенсатора [7]-[9].

Скользящая обработка в АРФ т-го порядка приводит к вычислению отсчетов [3]:

г

л, ] - т +1, N, I - 1, Ь.

Алгоритм квазиоптимальной линейной фильтрации с учетом исключения из обработки т отсчетов переходного процесса АРФ в р-м допле-ровском канале 1-го частотного канала аналогично алгоритму (7) из работы [2] принимает вид

N

х1р - Е

- -т+1

ии) 30' -т-1)(р~1)г.,

I -1, м, р -1, N - т,

¿1)

где Ь- - весовые коэффициенты, обеспечива-/ '''

ющие необходимое подавление боковых лепестков относительно основного лепестка амплитудно-частотной характеристики многоканального по допле-ровской частоте алгоритма дискретного преобразования Фурье (ДПФ); 3 - е--т) - оператор ДПФ.

Решение о наличии сигнала принимается раздельно в доплеровских каналах каждого частотного канала по результатам сравнения значений |2

с пороговыми уровнями обна-

|Х/рр или |Х/р| ружения. Заметим, что автокомпенсация допле-ровской фазы пассивной помехи приводит к локализации остатков режектирования помехи в граничных каналах многоканального фильтра, реализующего ДПФ взвешенных отсчетов 2-1, облегчая

тем самым обнаружение сигналов движущихся целей в свободных от остатков помехи доплеров-ских каналах. При отсутствии пассивных (корре -лированных) помех основным видом помех являются некоррелированные собственные шумы приемника. При этом АРФ отсутствует, а обработка исходных отсчетов и-I в каждом частотном

канале сводится к многоканальному когерентному накоплению по алгоритму (8) работы [2].

Сигнал от движущейся цели попадает в различные доплеровские каналы каждого из частотных каналов. Номера доплеровских каналов к1, в которых произошло обнаружение сигнала от цели, используются для измерения радиальной скорости цели. Соответствующая разностной допле-ровской частоте УДр с учетом ее знака оценка

фазового сдвига

= sign

0р = Фс.р - фп.р =

Г!argXkl1L^TZ|k -k+1|, (1)

v l=1 ) L 11=1

N

где фс р и фп р - разностные доплеровские сдвиги фазы за период повторения Т сигнала и помехи; Ду - взаимная расстройка доплеровских каналов (при квазиоптимальной обработке на основе АРФ и многоканального когерентного накопителя Ду = 2%/(Ы - т), а при многоканальном когерентном накоплении на фоне некоррелированных собственных шумов как Ду = ); символ "•" указывает на оценку значения.

По оценкам фп/ доплеровских сдвигов фазы помехи за период повторения Т, определяемых в АРФ соответствующих частотных каналов [6]-[9], найдем разностный доплеровский сдвиг фазы помехи

1 7-1 „

фп р = 777 I (фп/ - фи,/+1 )• 7 1 /=1

Тогда с учетом (1) разностный доплеровский сдвиг фазы сигнала

ф с.р = 9 р + ф п.р • (2)

При отсутствии пассивной помехи фп р = 0 и ф с р = 0 р • Из формул

/ц.р = Ч /р/с и /ц.р = фс.р/(2лТ)

для оценки радиальной скорости получим

= с/Ц.р / (2 / ) = сф с.р/ (рТ) = й ф с.р. (3) где й = с/(4л/рТ) - весовой коэффициент.

При выборе разности несущих частот /

компонент многочастотного сигнала из условия /р < с/(4^гтахТ) измерение радиальной скорости будет однозначным. Интервал однозначного измерения дальности традиционно определяется выбором периода повторения Т.

Одноканальное измерение. Для синтеза алгоритма измерения радиальной скорости на основе одноканальных по доплеровской частоте фильтров в каждом частотном канале используем упрощенную статистику [3]

й1 (0l ) = Z jjl +

j=1

N

+Е((;-1Л7+),/=17, (4)

] =2

где 9/ =фс/ - фп/, причем фс/ и фп/ - доплеров-ские сдвиги фазы за период повторения Т сигнала и помехи в /-м частотном канале соответственно; У;/ - выходные отсчеты адаптивного матричного

фильтра (АМФ) [2].

Алгоритм одноканального измерения доплеровской фазы 9/ найдем из условия максимума статистики (4). Решив уравнение

дй1 (9/)М |0/ =0 = 0 (/ = Т~7)

J6

относительно е /, получим для квазиоптимального оценивания этого значения в /-м частотном канале алгоритм

je

N

1 = All\M = Z j, lYjl j=2

N

Z lYjl j=2

l = 1, L

N

где А/ = I у;-1,/у;. ; =2

Оценке разностной доплеровской фазы для смежных частотных каналов соответствует величина

ег9р/ = е^е"^1 = А/А^/ИМ), / = ГТЛ.

Проведя межканальное усреднение полученных тригонометрических функций в виде

I ег§р/ = I [А/А*+1!(А/1|А/+1 )] = Л

l=1

l=1

найдем усредненное значение оценки

7-1

9 р = атё I А/А/+1 =

l =1

= arctg

L-1

L-1

Im 1(44+1 )/Re Z((lAl+0

l =1

l =1

. (5)

АМФ при марковских аппроксимациях помехи преобразуется в векторный АРФ, на выходе которого вычисляются отсчеты 7;/ [3]. При этом

в алгоритме (5) вместо значений А/ используются

учитывающие сокращение обрабатываемых отсчетов из-за переходного процесса в АРФ значения

N

Акор - Е -1,12 — .

]=т+2

С помощью формул (2), (3) и (5) при выборе разностной частоты у в соответствии со значением Угтах однозначно определяется оценка радиальной скорости цели.

Для исключения ложных отсчетов радиальной скорости в отсутствие сигнала от цели измерение следует осуществлять совместно с обнаружением цели, которое в каждом частотном канале также должно быть одноканальным. Традиционным решением задачи синтеза систем обнаружения, од-ноканальных по доплеровской фазе сигнала в каждом частотном канале, является усреднение отношения правдоподобия Л ({9/}) [2] в диапазоне значений совокупности доплеровских сдвигов фазы {9/}-{01, ..., 9ь}. Тогда структура системы обнаружения, инвариантная к совокупности {9/}, определяется в результате интегрирования отношения правдоподобия в интервале однозначности [-ж, л]:

ж ж

Л - | ... {Л({9/})р({9/})9ЬЛ9ь,

-ж -ж

где р ({9/}) - плотность вероятности совокупности {9/}.

С учетом статистической независимости обрабатываемых данных в частотных каналах найдем

Ь ж

Л-П|Л/ (9/)р(9/)9/,

/ -1 -ж

где р (9/) - плотность вероятности доплеровской фазы 9/.

В явном виде полученный интеграл не вычисляется. Найдем упрощенный вариант отношения правдоподобия. Используя соответствующую когерентной обработке вторую сумму в (4), для упрощенного отношения правдоподобия в /-м частотном канале получим

Л i (9/) =

= Ci exp

N

1 JV /

2 Z(

2 j=2

= Cl exP

e-^Tj-l, lYjl + ¿^j -1, j

0.5 (e~'9i Al + ei9/Á¡)

(6)

где Cl - не зависящая от входных отсчетов Ujl константа.

Положив, что величины 9¡ равномерно распределены [p (9l ) = 1¡(2л)] в интервале однозначности [-л, л], выполним интегрирование с учетом выражения (6): L i л

Л = П Cl — j exp (cos 9¡ Re A¡ + sin 9¡ Im A¡ )d9¡ = l =1 2л-л L i л

= ПCl — j exp[|Al|cos(9l -argAl)]d9l.

l =1 -л

Полученный интеграл является табличным и соответствует модифицированной функции Бесселя нулевого порядка ¡o (| Ai |). При этом Io(x)« exp(x), для x ^ 1, что обычно наблюдается при межпе-риодной обработке сигналов. Тогда

L ( L Л (L Л

Л =

ПCl¡0(М) П

l=1

C

v l =1 У

exp

Z| Al

v l=1 У

. (7)

Монотонная функция от выражения (7) приводит к решающей статистике

L L

u = ZI All = Z

l=1 l=1

N

Z j, Yl j=2

> u0,

(8)

где ид - пороговый уровень обнаружения.

При переходе от матричной к векторной обработке алгоритм (8) с учетом сокращения накапливаемых отсчетов из-за переходного процесса в АРФ имеет вид

L

L

икор =

Z| ^кор I Z

l =1 l=1

N

Z Z*j-uZjl

j=m+2

> uo . (9)

кор

При некоррелированной помехе АРФ отсутствует и алгоритм обнаружения принимает вид

= ZI All = Z

l=1

l=1

N

Z U j -1,lUjl j=2

> ино, (10)

N

где Ан/- Е и* -1,/и-/. 1 =2

Внутренние суммы алгоритмов (8)-(10) соответствуют инвариантной к доплеровским сдвигам фаз сигналов обработке, реализующей в каждом частотном канале одноканальное когерентное накопление (фильтрацию) попарных произведений комплексно-сопряженных соседних отсчетов У-/, г-/ или и -/.

Внешние суммы соответствуют некогерентному объединению выходных отсчетов частотных каналов.

Аналогично (5) с использованием величин Ан/ для оценки разностного доплеровского сдвига фазы сигнала при наличии некоррелированной помехи найдем:

Ь-1

фс.р - агБ Е Ан/< / +1 -/ -1

- аг^

Ь-1 1т Е(А„/А,

/ -1

н/ н, / +1

) / Яе [(/А

/ /-1

н/ н, / +1

. (11)

Для расширения диапазона арктангенса до интервала [-ж, ж] используются логические операции [3], [10]. Оценка радиальной скорости цели по-прежнему определяется по формуле (3) в интервале однозначности, соответствующем выбору частоты Ур. Заметим, что алгоритмы оценивания

доплеровских сдвигов фазы сигнала на фоне некоррелированных собственных шумов имеют тот же вид и при получении их методом максимального правдоподобия [11], и, следовательно, соответствующие оценки являются асимптотически эффективными и асимптотически нормальными.

Алгоритмы (2), (3), (5) и (8) или (9) при использовании в (5) величин А] или А/ образуют

1 (кор

совокупность, соответствующую совместному об-

наружению-измерению многочастотных сигналов на фоне коррелированных (пассивных) помех, а алгоритмы (3), (10) и (11) - аналогичную совокупность при совместном обнаружении-измерении указанных сигналов на фоне некоррелированных собственных шумов приемника.

На рис. 1 приведена реализующая алгоритмы (3), (10) и (11) при количестве частотных каналов Ь - 2 структурная схема обнаружителя-измерителя [12], содержащая запоминающие на период повторения Т устройства ЗУт, комплексные перемножители (X ), блоки комплексного сопряжения ( * ), синхронные накопители СН, вычислители модуля ВМ, вычислитель фазы ВФ [10], выполняющий вычисления по алгоритму (11) и расширяющий диапазон измерения фср до интервала

[-ж, ж], сумматор X, весовой блок (х), пороговое устройство ПУ и ключ Кл, пропускающий на выход обнаружителя-измерителя оценку Уг при поступлении сигнала обнаружения СО, используемого далее при автосъеме других координат цели.

Анализ точности измерения. Рассмотрим точность измерения доплеровского сдвига фазы сигнала фр - Фс р, соответствующего разностной

частоте. При многоканальном измерении разностного доплеровского сдвига фазы фр по алгоритму, аналогичному (1), точность определяется интервалом Ду и числом усредняемых оценок Ь -1. При многоканальном когерентном накоплении на фоне некоррелированных собственных шумов Ду- 2ж/N. С учетом равновероятных значений ф/ - фс/ в интервале Ду дисперсия оценки ф/ доплеровского сдвига фазы для одного

частотного канала стф =(Ду)2/12. Тогда диспер-

и-

и

12

ЗУТ

X

п

СН

*

ВМ

X ВФ - X - кл

ЗУТ

X

п

СН

*

ВМ

*

ПУ

I

ин0

СО

г

Рис. 1

сия усредненной по частотным каналам оценки разностного доплеровского сдвига фазы сигнала

CT? = ¿CT? фр ф,

j(L -1) = L(Ду)2/[12(L -1)]. (12)

При одноканальном измерении с учетом асимптотической эффективности и асимптотической нормальности распределения оценки ф р для

определения ее дисперсии используем выражение Крамера-Рао:

CT? =-ф р

ö2ln Рсш (( )/ф

-1

(13)

где Рс.ш ({иI }/фр ) - совместная плотность вероятности совокупности {иI} из [2] с корреляционными матрицами суммы сигнала и шума Яс ш/ = = Яс/ + Яш1. Здесь Яш1 = I (I - единичная матрица).

После вычислений в (13) получим

-1-1

CT2 = ф р

X sp )/det Я,

l=1

(14)

где 8р(-) - след матрицы, а элементы матрицы В1 определены как

В1 (У,к) = -( - к)2ла[я1 (у,к)],

причем Ad [Я[ (у, к)] - алгебраические дополнения элементов Я[ (у, к).

Соответствующая выражению (14) зависимость для среднеквадратического отклонения О'сфр

при отношении "сигнал/шум" q = 7 дБ и N = 20 приведена на рис. 2 сплошной кривой. Штриховая кривая рассчитана по формуле (12) для многоканального измерителя при том же N и не зависит от величины q. Как видим, одноканальный

ф р рад

0.11

0.06

4

Рис. 2

измеритель в основном выигрывает в точности измерения по сравнению с многоканальным. При четырех или пяти частотных каналах выигрыш одноканального измерителя по сравнению с многоканальным максимален и достигает двух раз. С учетом аналогичных зависимостей для порогового отношения "сигнал/шум", рассчитанных по методике [2] и имеющих минимум при Ь = 2... 4, оптимальное число частотных каналов при совместном обнаружении-измерении составляет Ь = 3-4. Из функциональной связи (3) между оценками радиальной скорости и разностного до-плеровского сдвига фазы сигнала следует, что среднеквадратичная ошибка измерения радиальной скорости Стр = ёСтф .

Таким образом, синтезированные многоканальные и одноканальные измерители радиальной скорости цели позволяют при соответствующем выборе параметров многочастотного сигнала осуществлять в когерентно-импульсных РЛС высокой скважности однозначное измерение радиальной скорости при сохранении однозначного измерения дальности. Анализ точности синтезированных измерителей показал, что при выборе оптимального числа частотных каналов одноканальный измеритель выигрывает в точности измерения по сравнению с многоканальным.

СПИСОК ЛИТЕРАТУРЫ

1. Radar handbook / ed. by M. I. Skolnik. 3rd ed. McGraw Hill, 2008. 1352 p.

2. Попов Д. И. Оптимальная обработка многочастотных сигналов // Изв. вузов России. Радиоэлектроника. 2013. Вып. 1. С. 32-39.

3. Попов Д. И. Адаптивная обработка многочастотных сигналов // Изв. вузов России. Радиоэлектроника. 2013. Вып. 6. С. 15-20.

4. А. с. 934816 СССР, МПК6 G 01S7/36, G01S13/52. Ре-

жекторный фильтр / Д. И. Попов. Опубл. 27.11.1998.

Бюл. № 33.

5. Попов Д. И. Адаптация нерекурсивных режек-торных фильтров // Изв. вузов. Радиоэлектроника. 2009. Т. 52, № 4. С. 46-55.

6. Попов Д. И. Автокомпенсация доплеровской фазы пассивных помех // Цифровая обработка сигналов. 2009. № 2. С. 30-33.

7. А. с. 875960 СССР, МПК6 601Б7/36, 601Б13/52. Устройство для подавления пассивных помех / Д. И. Попов. Опубл. 27.11.1998. Бюл. № 33.

8. А. с. 1015757 СССР, МПК6 G01S7/36. Устройство подавления пассивных помех / Д. И. Попов. Опубл. 27.11.1998. Бюл. № 33.

9. А. с. 1098399 СССР, МПК6 G01S7/36. Устройство адаптивной режекции пассивных помех / Д. И. Попов. Опубл. 20.12.1998. Бюл. № 35.

10. Пат. RU 2165627 C1, МПК7 G01R25/00. Доплеров-ский фазометр многочастотных сигналов / Д. И. Попов, А. Г. Белокрылов. Опубл. 20.04.2001. Бюл. № 11.

D. I. Popov Ryazan state radio engineering university

11. Попов Д. И., Белокрылов А. Г. Синтез обнаружителей-измерителей многочастотных сигналов // Изв. вузов. Радиоэлектроника. 2001. Т. 44, № 11. С. 33-40.

12. Пат. Ри 2166772 С1, МПК7 601Б13/58. Обнаружитель-измеритель многочастотных сигналов / Д. И. Попов, А. Г. Белокрылов. Опубл. 10.05.2001. Бюл. № 13.

Measurement of target radial velocity

The multichannel and single-channel measuring instruments of target radial velocity with use multifrequency signals at presence correlated and non-correlated handicapes are synthesized. The analysis of the synthesized measuring instruments of target radial velocity is carried out.

Measurement of coordinates, multifrequency signals, clutter, target radial velocity

Статья поступила в редакцию 30 декабря 2014 г.
