УДК 534.222

Г.Б. Тарасова, Б.В. Дюдин УЛЬТРАЗВУКОВОЙ ИНСТРУМЕНТ

Ультразвуковой (УЗ) инструмент нашел широкое применение как в технологии (сварка, пайка), так и в медицине (хирургия, стоматология, лапароскопия). В каждой области УЗ-инструмент состоит из пьезоэлектрического преобразователя, концентратора и рабочей насадки, которая не анализируется [1,2].

Основным недостатком таких инструментов, рассчитанным по типовой методике, является большая масса. Однако, если использовать метод «золотого сечения», можно значительно сократить размеры и массу УЗ-инструмента. Нами разработана методика компьютерного расчета такого инструмента. Суть метода заключается в следующем: рассчитывается преобразователь на заданную частоту с двумя накладками и с узловой линией в центре. Затем, воспользовавшись рядом Фибоначчи (п=1,1,2,5,3,8...), рассчитываются длина и сечение экспоненциальной части инструмента по следующим формулам:

Sc = S •

l

N •Лш/4'

L =

Лш/ 4 n •Ф

где Ф = 1,618.

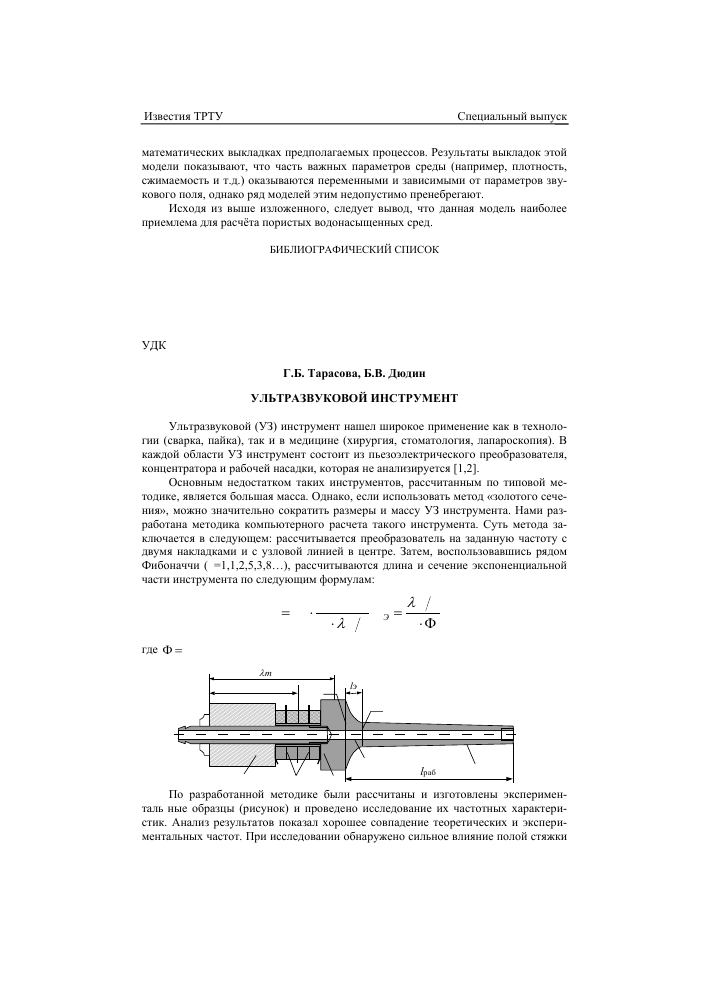

По разработанной методике были рассчитаны и изготовлены экспериментальные образцы (рисунок) и проведено исследование их частотных характеристик. Анализ результатов показал хорошее совпадение теоретических и экспериментальных частот. При исследовании обнаружено сильное влияние полой стяжки

Секция акустики и медицинской техники

на частотную передачу энергии к тыльной накладке. Длина рабочей части инструмента /раб в рассмотренной модели в 2 раза меньше типовой. Расчет энергетических и частотных характеристик проводился по разработанной эквивалентной схеме.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Дюдин Б.В. Дюдин В.Б. Ультразвуковая обработка хрупких и твердых материалов в приборостроении: Учебное пособие . Таганрог: Изд-во ТРТУ, 2002.

2. Кривцова Г.Б. Ультразвуковой хирургический аппарат «СУЗА»//: Тезисы докладов НТК «Физика и техника ультразвука», 1997. С.204-207.
