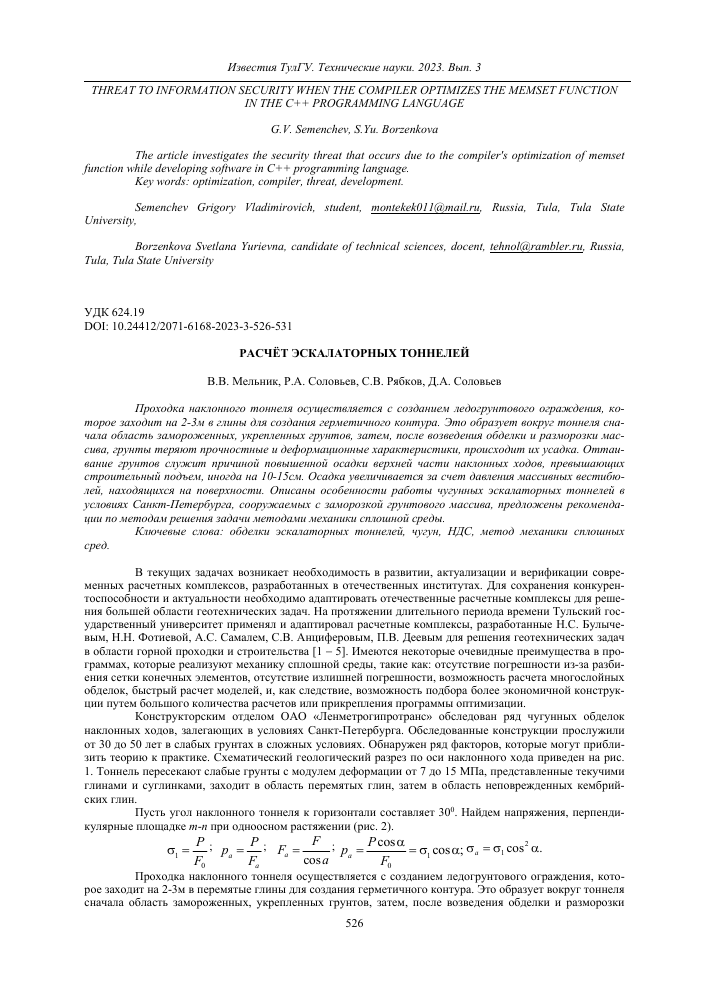

УДК 624.19
DOI: 10.24412/2071-6168-2023-3-526-531
РАСЧЁТ ЭСКАЛАТОРНЫХ ТОННЕЛЕЙ В.В. Мельник, Р.А. Соловьев, С.В. Рябков, Д.А. Соловьев
Проходка наклонного тоннеля осуществляется с созданием ледогрунтового ограждения, которое заходит на 2-3м в глины для создания герметичного контура. Это образует вокруг тоннеля сначала область замороженных, укрепленных грунтов, затем, после возведения обделки и разморозки массива, грунты теряют прочностные и деформационные характеристики, происходит их усадка. Оттаивание грунтов служит причиной повышенной осадки верхней части наклонных ходов, превышающих строительный подъем, иногда на 10-15см. Осадка увеличивается за счет давления массивных вестибюлей, находящихся на поверхности. Описаны особенности работы чугунных эскалаторных тоннелей в условиях Санкт-Петербурга, сооружаемых с заморозкой грунтового массива, предложены рекомендации по методам решения задачи методами механики сплошной среды.
Ключевые слова: обделки эскалаторных тоннелей, чугун, НДС, метод механики сплошных
сред.
В текущих задачах возникает необходимость в развитии, актуализации и верификации современных расчетных комплексов, разработанных в отечественных институтах. Для сохранения конкурентоспособности и актуальности необходимо адаптировать отечественные расчетные комплексы для решения большей области геотехнических задач. На протяжении длительного периода времени Тульский государственный университет применял и адаптировал расчетные комплексы, разработанные Н.С. Булычевым, Н.Н. Фотиевой, А.С. Самалем, С.В. Анциферовым, П.В. Деевым для решения геотехнических задач в области горной проходки и строительства [1 - 5]. Имеются некоторые очевидные преимущества в программах, которые реализуют механику сплошной среды, такие как: отсутствие погрешности из-за разбиения сетки конечных элементов, отсутствие излишней погрешности, возможность расчета многослойных обделок, быстрый расчет моделей, и, как следствие, возможность подбора более экономичной конструкции путем большого количества расчетов или прикрепления программы оптимизации.
Конструкторским отделом ОАО «Ленметрогипротранс» обследован ряд чугунных обделок наклонных ходов, залегающих в условиях Санкт-Петербурга. Обследованные конструкции прослужили от 30 до 50 лет в слабых грунтах в сложных условиях. Обнаружен ряд факторов, которые могут приблизить теорию к практике. Схематический геологический разрез по оси наклонного хода приведен на рис. 1. Тоннель пересекают слабые грунты с модулем деформации от 7 до 15 МПа, представленные текучими глинами и суглинками, заходит в область перемятых глин, затем в область неповрежденных кембрийских глин.
Пусть угол наклонного тоннеля к горизонтали составляет 30°. Найдем напряжения, перпендикулярные площадке m-n при одноосном растяжении (рис. 2).
P • P • ^ F • P cos а о о cos2 а
О = —' Ра = — ' — =-' Ра = °1COSа; о, =alC°s а
F0 —а C0S а F
Проходка наклонного тоннеля осуществляется с созданием ледогрунтового ограждения, которое заходит на 2-3м в перемятые глины для создания герметичного контура. Это образует вокруг тоннеля сначала область замороженных, укрепленных грунтов, затем, после возведения обделки и разморозки
массива, грунты теряют прочностные и деформационные характеристики, происходит их усадка. На рис. 1. Отмечена область разуплотненных грунтов, выявленная в результате сейсморазведки. Оттаивание грунтов служит причиной повышенной осадки верхней части наклонных ходов, превышающих строительный подъём иногда на 10.. ,15см. Осадка увеличивается за счет давления массивных вестибюлей, находящихся на поверхности.
Осадка эскалаторного тоннеля приводит и изгибу трубы и раскрытию кольцевых стыков в своде, через которые идут течи. Заполнение и зачеканка этих стыков для восстановления герметичности тоннеля - одна из главных задач ремонта при снятии зонтов. Для нового строительства задача решается проектированием легких, малоосадочных вестибюлей, созданием дефшва между вестибюлем и наклонным ходом. Либо свайным фундаментом, который устанавливается на глубокие слои грунтов.
Программы МКЭ позволяют учесть совместную работу колец на разных уровнях, моделируя обделку плитным элементом. Однако нужно учесть, что площади и моменты инерции кольцевых стыков значительно ниже, чем радиальных стыков.
В пространственном расчете площадь и момент инерции вдоль оси наклонного хода влияет на усилия в кольцах обделки и общем случае. Чем жестче стыки вдоль обделки, тем больше колец включается в работу на тяжелых участках. В общем случае, обделку наклонного хода должна задаваться оболочкой с разными характеристиками по двум направлениям. Если задавать обделку равной жесткости по двум направлениям, получим чрезмерную совместную работу колец.
Это приведет к занижению усилий в тюбинге. В трехмерной программе довольно сложно точно задать тюбинговую обделку, потому что радиальные стыки обжаты нормальной силой. Кольцевые стыки в своде часто бывают, растянуты из-за просадки наклонного хода, что так же уменьшает сдвигаю-
щие силы, которые может передавать стык от кольца к кольцу. На рис. 3 видно правое распределение моментов в обделке наклонного хода, учитывается пространственная работа конструкции. Расчет выполнен в программе Р1;ш5.
Рис. 4. Геологический разрез вдоль оси наклонного хода
Следовательно, можно сказать, что ряд плоских расчетных схем так же имеют право на существование. В трехмерной модели наклонного хода присутствует риск погрешностей не в запас прочности, методы механики сплошной производят расчет в запас прочности, так как не учитывают пространственную работу трубы.
Отсутствие проскальзывания (интерфейсов) на контакте обделки и грунтового массива, как правило, незначительно влияет на усилия в кольцах. Однако, это необходимо проверить для заданной конструкции и инженерно-геологических условий.
При возникновении трещины часто захватывают несколько колец, что свидетельствует о совместной работе колец. На рис. 4 трещина идет в шелыге свода, отмечена красным цветом.
После образования трещины схема работы кольца меняется, образуется пластический шарнир (рис. 5). После возникновения трещины схема работы кольца меняются, напряжения в стенах увеличиваются. Для моделирования участков с трещинами приходится использовать плоские расчетные схемы.
При моделировании обделки длину элемента, описывающего трещину, следует по возможности уменьшать, что бы отсутствовало влияние на эпюру нормальных сил (при большой длине элемент с малой площадью сомнется). Это неправдоподобно уменьшит нормальную силу в обделке.
Эпюра моментов, Мтах=3.746тм
Следующая возможная трещина - это лоток обделки (рис. 7, 8).
Эпюра моментов, Мтах=3,823тм
Рис. 7. Эпюра моментов в обделке по методам механики сплошных сред с трещиной в своде и лотке
Рис. 8. Фактическая трещина в лотке обделки
529
Так же в последнее время были проведены исследования, позволяющие рассчитывать тоннели в слоистых средах. Все это открывает перед школой механики сплошной среды новые горизонты.
Список литературы
1. СП 16.13330.2017. Стальные конструкции. Актуализированная редакция СНиП II-23-81*. М.: Стандартинформ, 2017.
2. СП 120.13330.2012. Метрополитены. Актуализированная редакция. М.: Минрегион России, 2012. 267с.
3. Тоннели и метрополитены / В.Г. Храпов, Е.А. Демешко, С.Н. Наумов, А.Н. Пирожкова. М.: Транспорт, 1989. 383 с.
4. Булычев Н.С. Механика подземных сооружений. М.: Недра, 1981. 270 с.
5. Беляев Н.М. Сопротивление материалов. М.: Наука, 1976. 608 с.
6. Напряженное состояние обделок тоннелей, сооружаемых в условиях городской застройки / В.Н. Кавказский [и др.] // Сб. науч. тр. Актуальные проблемы и перспективы. Днепропетровск. Народный Университет Горницы. 2004. С.140-148.
7. Кавказский В.Н. Особенности работы обделки эскалаторного тоннеля из монолитного железобетона, пройденного с предварительным замораживанием слабых водонасышенных фунтов // Метро и тоннели. 2004. №3. С. 46-49.
8. Кавказский В.Н., Фролов Ю.С, Иванес Т.Н. Напряженно-деформированное состояние обделки эскалаторного тоннеля из монолитного железобетона в инженерно-геологических условиях С.Петербурга // Метроинвест. 2003. №3. Москва. С.12-16.
9. Безродный К.П., Лебедев М.О., Егоров Г.Д. Строительство эскалаторных тоннелей Санкт-Петербургского метрополитена // Метро и тоннели. 2015. №1. С. 14-17.
10. Малоосадочные технологии при строительстве метро в историческом центре Санкт-Петербурга / В.А. Маслак [и др.] // Метро и тоннели. 2012. №6.
11. Безродный К.П., Лебедев М.О., Егоров Г.Д. Строительство эскалаторных тоннелей Санкт-Петербургского метрополитена // Метро и тоннели. 2015. №1. С. 14-17.
Мельник Владимир Васильевич, д-р техн. наук, заведующий кафедрой, ecologyJsu _ tula@mail.ru, Россия, Москва, НИТУМИСИС,
Соловьев Роман Андреевич, ведущий инженер отдела ПК, RSolovev@Jmgt.ru, Россия, Санкт-Петербург, ОАО НИПИИ «Ленметрогипротранс»,
Рябков Станислав Валерьевич, начальник отдела ПК, SRyabkov@lmgt. ru, Россия, Санкт-Петербург, ОАО НИПИИ «Ленметрогипротранс»,
Соловьев Дмитрий Андреевич, инженер, siberian_egl@mail.ru, Россия, Санкт-Петербург, Петербургский государственный университет Путей Сообщения Императора Александра I
CALCULATION OF ESCALATOR TUNNELS V.V. Melnik, R.A. Solovyov, S.V. Ryabkov, D.A. Solovyov
The sinking of an inclined tunnel is carried out with the creation of an ice-ground barrier, which enters 2-3 m into the clay to create an airtight contour. This forms around the tunnel, first, an area of frozen, reinforced soils, then, after the construction of the lining and defrosting of the massif, the soils lose their strength and deformation characteristics, and they shrink. Soil thawing causes increased settlement of the upper part of the inclined passages, exceeding the construction rise, sometimes by 10-15 cm. Draft increases due to the pressure of massive vestibules located on the surface. The features of the operation of cast-iron escalator tunnels in the conditions of St. Petersburg, constructed with the freezing of the soil mass, are described, recommendations are proposed on methods for solving the problem by methods of continuum mechanics.
Key words: escalator tunnel linings, cast iron, stress-strain condition, continuum mechanics method.
Melnik Vladimir Vasilievich, doctor of technical science, head of the department, msmu-prpm-melnik@yandex.ru, Russia, Moscow, National Researcher Technological University MISIS,
Soloviev Roman Andreevich, leading engineer, RSolovev@lmgt.ru, Russia, St. Petersburg, OAO NIPII «Lenmetrogiprotrans»,
Ryabkov Stanislav Valerievich, head of the department, SRyabkov@lmgt.ru, Russia, St. Petersburg, OAO NIPII «Lenmetrogiprotrans»,
Solovyov Dmitry Andreevich, engineer, siberian_egl@mail.ru, Russia, St. Petersburg, St. Petersburg State University of Communications of Emperor Alexander I
