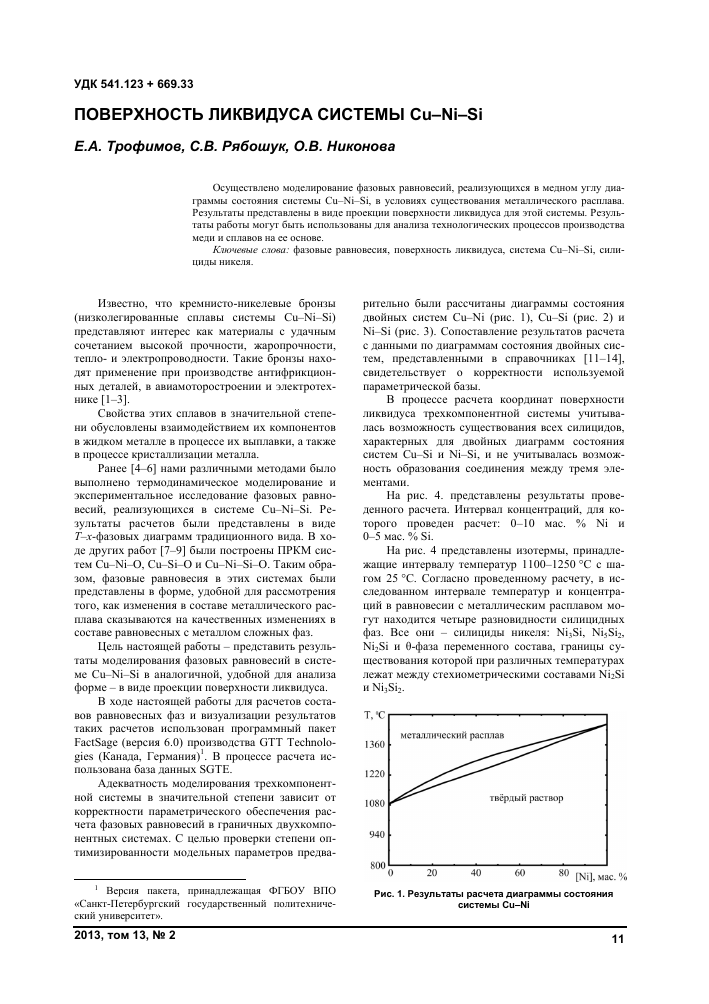

УДК 541.123 + 669.33
ПОВЕРХНОСТЬ ЛИКВИДУСА СИСТЕМЫ Cu-Ni-Si
Е.А. Трофимов, С.В. Рябошук, О.В. Никонова
Осуществлено моделирование фазовых равновесий, реализующихся в медном углу диаграммы состояния системы Си-№—Зі, в условиях существования металлического расплава. Результаты представлены в виде проекции поверхности ликвидуса для этой системы. Результаты работы могут быть использованы для анализа технологических процессов производства меди и сплавов на ее основе.
Ключевые слова: фазовые равновесия, поверхность ликвидуса, система Си-№—Зі, силициды никеля.
Известно, что кремнисто-никелевые бронзы (низколегированные сплавы системы Cu-Ni-Si) представляют интерес как материалы с удачным сочетанием высокой прочности, жаропрочности, тепло- и электропроводности. Такие бронзы находят применение при производстве антифрикционных деталей, в авиамоторостроении и электротехнике [1-3].
Свойства этих сплавов в значительной степени обусловлены взаимодействием их компонентов в жидком металле в процессе их выплавки, а также в процессе кристаллизации металла.
Ранее [4-6] нами различными методами было выполнено термодинамическое моделирование и экспериментальное исследование фазовых равновесий, реализующихся в системе Cu-Ni-Si. Результаты расчетов были представлены в виде 7-х-фазовых диаграмм традиционного вида. В ходе других работ [7-9] были построены ПРКМ систем Cu-Ni-O, Cu-Si-O и Cu-Ni-Si-O. Таким образом, фазовые равновесия в этих системах были представлены в форме, удобной для рассмотрения того, как изменения в составе металлического расплава сказываются на качественных изменениях в составе равновесных с металлом сложных фаз.
Цель настоящей работы - представить результаты моделирования фазовых равновесий в системе Cu-Ni-Si в аналогичной, удобной для анализа форме - в виде проекции поверхности ликвидуса.
В ходе настоящей работы для расчетов составов равновесных фаз и визуализации результатов таких расчетов использован программный пакет FactSage (версия 6.0) производства GTT Technologies (Канада, Германия)1. В процессе расчета использована база данных SGTE.
Адекватность моделирования трехкомпонентной системы в значительной степени зависит от корректности параметрического обеспечения расчета фазовых равновесий в граничных двухкомпонентных системах. С целью проверки степени оп-тимизированности модельных параметров предва-
1 Версия пакета, принадлежащая ФГБОУ ВПО «Санкт-Петербургский государственный политехнический университет».
рительно были рассчитаны диаграммы состояния двойных систем Си-№ (рис. 1), Си^ (рис. 2) и (рис. 3). Сопоставление результатов расчета с данными по диаграммам состояния двойных систем, представленными в справочниках [11-14], свидетельствует о корректности используемой параметрической базы.
В процессе расчета координат поверхности ликвидуса трехкомпонентной системы учитывалась возможность существования всех силицидов, характерных для двойных диаграмм состояния систем Cu-Si и и не учитывалась возмож-
ность образования соединения между тремя элементами.
На рис. 4. представлены результаты проведенного расчета. Интервал концентраций, для которого проведен расчет: 0-10 мас. % Ni и 0-5 мас. % Si.
На рис. 4 представлены изотермы, принадлежащие интервалу температур 1100-1250 °С с шагом 25 °С. Согласно проведенному расчету, в исследованном интервале температур и концентраций в равновесии с металлическим расплавом могут находится четыре разновидности силицидных фаз. Все они - силициды никеля: NiзSi, NІ5SІ2, NІ2Si и 0-фаза переменного состава, границы существования которой при различных температурах лежат между стехиометрическими составами и №^2.
Рис. 1. Результаты расчета диаграммы состояния системы Cu-Ni
т, °с
1140
Рис. 2. Результаты расчета диаграммы состояния системы Си^
0 12 24 36 48 [81]5 мае. %
Рис. 3. Результаты расчета диаграммы состояния системы Ni-Si
Рис. 4. Проекция поверхности ликвидуса для системы Cu-Ni-Si
Заключение
Осуществлен расчет фазовых равновесий, реализующихся в медном углу диаграммы состояния системы Cu-Ni-Si. Результаты представлены в виде проекции поверхности ликвидуса для этой системы, которая позволяет судить о том, как изменения в составе металлического расплава сказываются на качественных изменениях в составе равновесных с металлом силицидных фаз.
Работа осуществлена при финансовой поддержке РФФИ, грант № 13-08-00545.
Литература
1. Машиностроительные материалы: крат. справ. / В.М. Раскатов, В. С. Чуенков, Н. Ф. Бессонова, Д.А. Вейс. - М.: Машиностроение, 1980. - 511 с.
2. Машиностроение: энциклопед. справ. Раздел второй. Материалы машиностроения. Т. 4. / под. ред. Е.А. Чудакова. - М.: Гос. науч.-техн. изд-во машиностроит. лит., 1947. - 428 с.
3. Phase equilibria of the Cu-Ni-Si system at 700 °C / W. Sun, H. Xu, Sh. Liu et al. // J. Alloys and Compounds. - 2011. - Vol. 509, no. 41 - P. 9776-9781.
4. Самойлова, О.В. Изучение результатов процесса образования силицидов никеля в системе Cu-Ni-Si в условиях существования металлического расплава на основе меди / О.В. Самойлова, Г.Г. Михайлов, Е.А. Трофимов // Расплавы. - 2007. -№ 4. - С. 37-41.
5. Трофимов, Е.А. Расчет изотермических сечений фазовой диаграммы системы Cu-Si-Ni / Е.А. Трофимов, О.В. Самойлова, Г.Г. Михайлов // Вест. Юж.-Урал. гос. ун-та. Сер. «Металлургия». -2011. - Вып. 17, № 36 (253). - С. 7-10.
6. Термодинамическое моделирование линии ликвидус системы Ni-Si / О.В. Самойлова, Л.А. Ма-кровец, Г.Г. Михайлов, Е.А. Трофимов // Вест.
Юж.-Урал. гос. ун-та. Сер. «Химия». - 2012. -Вып. 9, № 24 (283). - С. 69-73.
7. Термодинамика процессов взаимодействия в системе Cu-Ni-O / Г.Г. Михайлов, О.В. Самойлова, Е.А. Трофимов и др. // Вест. Юж.-Урал. гос. ун-та. Сер. «Металлургия». - 2008. - Вып. 10. -№ 9 (109). - С. 31-33.
8. Трансформация неметаллических включений, образующихся в ходе взаимодействия в медном расплаве, содержащем никель и кислород /
О.В. Самойлова, Г.Г. Михайлов, И.Ю. Пашкеев, Е.А. Трофимов // Известия вузов. Цветная металлургия. - 2009. - № 5. - C. 7-9.
9. Совершенствование параметрической базы, необходимой для термодинамического моделирования огневого рафинирования меди / Г.Г. Михайлов, О.В. Самойлова, Е.А. Трофимов, Л.А. Мак-ровец // Вест. Юж.-Урал. гос. ун-та. Сер. «Металлургия». - 2010. - Вып. 15, № 34 (210). - С. 35-38.
10. Термодинамический анализ системы Cu-Si-Ni-O / О.В. Самойлова, Л.А. Макровец, Г.Г. Михайлов, Е.А. Трофимов // Известия вузов. Цветная металлургия - 2012. - № 3. - С. 12-16.
11. Двойные и многокомпонентные системы на основе меди: справ. / под ред. М.Е. Дрица; Институт металлургии им. А.А. Байкова. - М.: Наука, 1979. - 248 с.
12. Диаграммы состояния двойных металлических систем: справ.: в 3 т. / под общ. ред.
Н.П. Лякишева. - М.: Машиностроение, 1997. -Т. 2. - 1024 с.
13. Диаграммы состояния двойных металлических систем: справ.: в 3т. /под общ. ред. Н.П. Лякишева. - М.: Машиностроение, 1999. - Т. 3, кн. 1. -880 с.
14. Binary Alloy Phase Diagrams. Second Edition. V. 1-3. / Ed. T.B. Massalski. - Ohio: ASM International, Materials Park, 1990.
Трофимов Евгений Алексеевич, кандидат химических наук, доцент кафедры общей металлургии, Южно-Уральский государственный университет, филиал в г. Златоусте. 456209, Челябинская обл., г. Златоуст, ул. Тургенева, 16. Тел.: (3513)665829. E-mail: tea7510@gmail.com.
Рябошук Сергей Владимирович, ассистент кафедры металлургических технологий, Санкт-Петербургский государственный политехнический университет. 195251, г. Санкт-Петербург, ул. Политехническая, 29. E-mail: cmd_84@mail.ru.
Никонова Ольга Владимировна, инженер кафедры общей металлургии, Южно-Уральский государственный университет, филиал в г. Златоусте. 456209, Челябинская обл., г. Златоуст, ул. Тургенева, 16. E-mail: nikonovaolga90@mail.ru.
Bulletin of the South Ural State University
Series “Metallurgy” ______________2013, vol. 13, no. 2, pp. 11-15
LIQUIDUS SURFACE OF THE Cu-Ni-Si SYSTEM
E.A. Trofimov, South Ural State University, Zlatoust Branch, Zlatoust, Chelyabinsk region, Russian Federation, tea7510@gmail.com,
S.V. Ryaboshuk, St. Petersburg State Polytechnical University, St.Petersburg,
Russian Federation, cmd_84@mail.ru,
O. V. Nikonova, South Ural State University, Zlatoust Branch, Zlatoust, Chelyabinsk region, Russian Federation, nikonovaolga90@mail.ru
Modeling of phase equilibria for the copper comer of the phase diagram of the Cu-Ni-Si system is carried out. Results are shown as projections of the liquidus surface of the system. These results can be used to analyze the production process of copper and copper-based alloys.
Keywords: phase equilibrium, liquidus surface, Cu-Ni-Si system, nickel silicide.
