На рис. 2 ярко выражено влияние суперпластификатора МеШих на микрокремнезем, при повышении его доли в цементной системе увеличивается величина водоредуцирующего эффекта, максимальное значение 67%, когда на других наполнителях % эффекта падает.
О 2 4 6 8 10 12 14
дозировка наполнителя, %
в песок и ллиирокремнозом — изврстнпкован муна

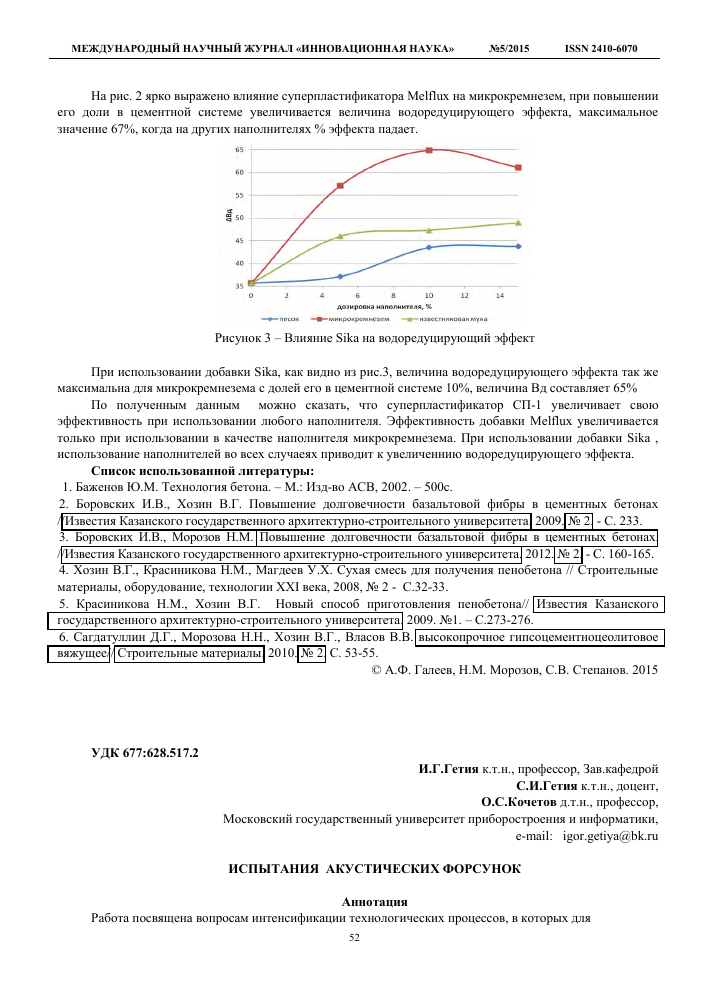

Рисунок 3 - Влияние Sika на водоредуцирующий эффект
При использовании добавки Sika, как видно из рис.3, величина водоредуцирующего эффекта так же максимальна для микрокремнезема с долей его в цементной системе 10%, величина Вд составляет 65%
По полученным данным можно сказать, что суперпластификатор СП-1 увеличивает свою эффективность при использовании любого наполнителя. Эффективность добавки Melflux увеличивается только при использовании в качестве наполнителя микрокремнезема. При использовании добавки Sika , использование наполнителей во всех случаеях приводит к увеличеннию водоредуцирующего эффекта. Список использованной литературы: 1. Баженов Ю.М. Технология бетона. - М.: Изд-во АСВ, 2002. - 500с.
2. Боровских И.В., Хозин В.Г. Повышение долговечности базальтовой фибры в цементных бетонах //Известия Казанского государственного архитектурно-строительного университета. 2009. № 2. - С. 233.
3. Боровских И.В., Морозов Н.М. Повышение долговечности базальтовой фибры в цементных бетонах. //Известия Казанского государственного архитектурно-строительного университета. 2012. № 2. - С. 160-165.
4. Хозин В.Г., Красиникова Н.М., Магдеев У.Х. Сухая смесь для получения пенобетона // Строительные материалы, оборудование, технологии XXI века, 2008, № 2 - С.32-33.
5. Красиникова Н.М., Хозин В.Г. Новый способ приготовления пенобетона// Известия Казанского государственного архитектурно-строительного университета. 2009. №1. - С.273-276.
6. Сагдатуллин Д.Г., Морозова Н.Н., Хозин В.Г., Власов В.В. высокопрочное гипсоцементноцеолитовое вяжущее// Строительные материалы. 2010. № 2. С. 53-55.
© А.Ф. Галеев, Н.М. Морозов, С.В. Степанов. 2015
УДК 677:628.517.2
И.Г.Гетия к.т.н., профессор, Зав.кафедрой С.И.Гетия к.т.н., доцент, О.С.Кочетов д.т.н., профессор, Московский государственный университет приборостроения и информатики,
е-тай: igor.getiya@bk.ru
ИСПЫТАНИЯ АКУСТИЧЕСКИХ ФОРСУНОК
Аннотация
Работа посвящена вопросам интенсификации технологических процессов, в которых для
52
диспергирования используются форсунки для высокодисперсных распылов со средним диаметром капель менее 30...40 мкм.
Ключевые слова
Интенсификация, технологический процесс, форсунка, высокодисперсный распыл.
В акустических форсунках (с газоструйным излучателем) генерация звуковых колебаний возникает при обтекании камеры резонатора сверхзвуковым потоком [1,с.21].
Ниже приводятся результаты экспериментального исследования акустической форсунки со стержневым излучателем. Схема форсунки показана на рис. 1 (диаметр сопла dc=13 мм, диаметр стержня dст=10 мм; диаметр резонатора dр=13 мм, глубина резонатора h=4 мм; расстояние сопло - резонатор равно Ь=4 мм). Производительность форсунки по расходу жидкости изменяли от 42 до 600 кг/ч. Давление жидкости изменяли в зависимости от производительности форсунки в узких пределах - от 0,02 до 0,3 МПа.
Акустические параметры излучателя форсунки регулировали в следующих пределах: частота от 5,7 до 23 кГц, уровень звукового давления от 150 до 166 дБ и акустическая мощность от 31,0 до 448,0 Вт.
Рисунок 1 - Схема опытной акустической форсунки: 1 - резонатор; 2 - стержень; 3 - втулка; 4 -сопло; 5 - маховик. I - воздух; II - жидкость.
На рис.2а показана зависимость медианного диаметра капель dм от производительности форсунки и давления сжатого воздуха. Из рисунка следует, что при постоянной производительности форсунки повышение давления воздуха приводит к уменьшению медианного диаметра, что можно объяснить увеличением удельного расхода энергоносителя и ростом акустической энергии, создаваемой излучателем. На рис.2б представлена зависимость медианного диаметра капель от соотношения расходов воздуха Gв и жидкости Сж. Как видно из рисунка, при уменьшении соотношения Gв/Gж средний размер капель возрастает; увеличение удельного расхода примерно в 3 раза (с 0,20 до 0,55 кг/кг) приводит к незначительному уменьшению размера капель (на 10^20 мкм).
При постоянной производительности форсунки качество распыливания зависит от акустической мощности, создаваемой излучателем форсунки (см. рис.2в), при этом повышение мощности Wo приводит к более качественному распыливанию жидкости. Повышение давления воздуха при постоянных размерах излучателя ведет к росту излучаемой мощности акустических колебаний, а следовательно, и к росту к. п. д. излучателя.
Опыты показали, что изменением расстояния сопло - резонатор можно регулировать угол распыливания в широком диапазоне - от 20 до 160°. На угол раскрытия факела оказывает влияние расход жидкости, а при работе излучателей с отношением диаметра сопла к диаметру резонатора больше единицы ^сМр >1) можно получить большую акустическую мощность путем снижения частоты акустических колебаний при постоянных расходах газа, т.е. при разработке форсунок со стержневыми излучателями следует применять резонаторы, у которых отношение dc/dp изменяется от 1 до 1,15.
При постоянной производительности форсунки качество распыливания зависит от акустической мощности, создаваемой резонансным излучателем форсунки, которое приводит к более качественному распыливанию жидкости, повышая тем самым эффективность применения акустических форсунок.
международный научный журнал «инновационная наука»
№5/2015
issn 2410-6070
Рисунок 2 - Изменение медианного диаметра капель dм в опытах: а - зависимость dм от производительности форсунки и давления воздуха; 1 - GЖ = 660 л/ч; 2 - 330 л/ч; 3 - 250 л/ч; б - зависимость dм от Gв/Gж; в — зависимость dм от акустической мощности: 1- Рв - 0,15 МПа; 2 - 0,20; 3 - 0,25; 4 - 0,30; I - диаметр резонатора dp = = 15 мм,. 1=10 мм, h=6 мм, GЖ =187 кг/ч, акустическая мощность Wa = 30-120 Вт; II dp=15 мм,
1=6 мм, h =4 мм, Gж =187 кг/ч, Wa ^260-450 Вт.
Список использованной литературы:
1. Кочетов О С., Стареева М.О. Форсунка для распыления жидкости // Патент РФ на изобретение № 2465065. Опубликовано 27.10.2012. Бюллетень изобретений № 30.
© И.Г.Гетия, С.И. Гетия, О.С.Кочетов, 2015
УДК: 331.4
И.Г.Гетия к.т.н., профессор, Зав.кафедрой С.И.Гетия к.т.н., доцент, О.С.Кочетов д.т.н., профессор, Московский государственный университет приборостроения и информатики,
е-тай: igor.getiya@bk.ru
СИСТЕМА ВИБРОЗАЩИТЫ ЧЕЛОВЕКА-ОПЕРАТОРА
Аннотация
Систематическое воздействие вибрации на организм оператора приводит к развитию вибрационной болезни, приводящей к снижению производительности труда, а при длительном воздействии - к возникновению профессиональных заболеваний.
Ключевые слова
Математическая модель, организм оператора, профессиональные заболевания, вибрационная болезнь, производительность труда, средства защиты оператора от вибрации.
Актуальной задачей в этой области является проблема создания виброзащитных сидений с низкой частотой собственных колебаний системы "подвеска-оператор", которая бы лежала в диапазоне частот 2...5 Гц [1,с.27; 3,с.14].
