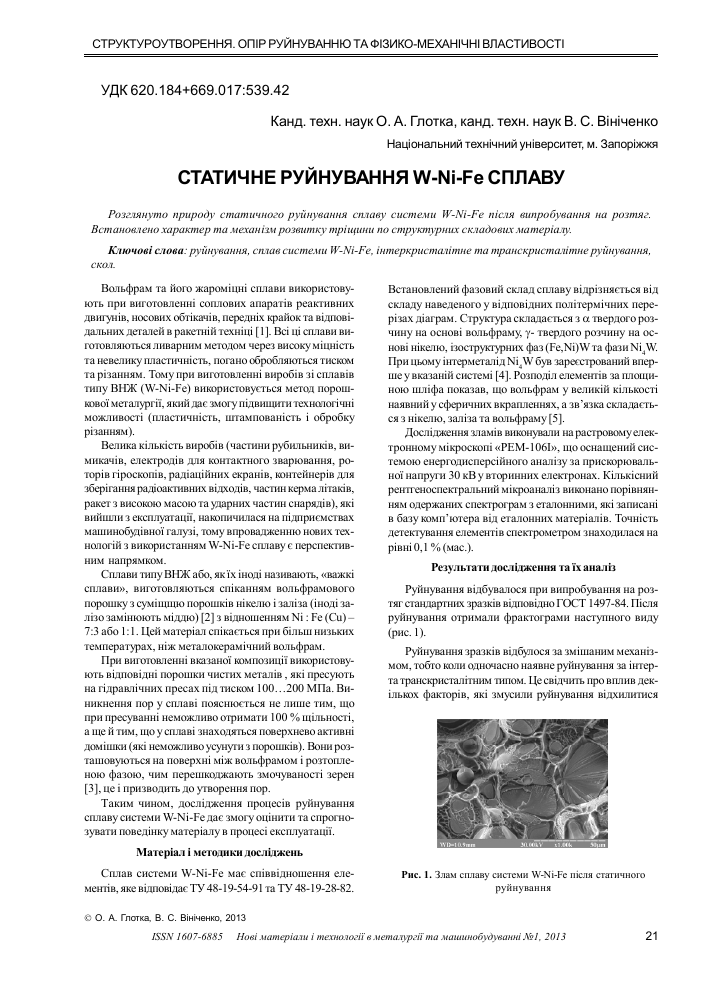

УДК 620.184+669.017:539.42
Канд. техн. наук О. А. Глотка, канд. техн. наук В. С. Вініченко Національний технічний університет, м. Запоріжжя
СТАТИЧНЕ РУЙНУВАННЯ W-Ni-Fe СПЛАВУ
Розглянуто природу статичного руйнування сплаву системи W-Ni-Fe після випробування на розтяг. Встановлено характер та механізм розвитку тріщини по структурних складових матеріалу.
Ключові слова: руйнування, сплав системи W-Ni-Fe, інтеркристалітне та транскристалітне руйнування, скол.
Вольфрам та його жароміцні сплави використовують при виготовленні соплових апаратів реактивних двигунів, носових обтікачів, передніх крайок та відповідальних деталей в ракетній техніці [1]. Всі ці сплави виготовляються ливарним методом через високу міцність та невелику пластичність, погано обробляються тиском та різанням. Тому при виготовленні виробів зі сплавів типу ВНЖ ^-№-Бе) використовується метод порошкової металургії, який дає змогу підвищити технологічні можливості (пластичність, штампованість і обробку різанням).
Велика кількість виробів (частини рубильників, вимикачів, електродів для контактного зварювання, роторів гіроскопів, радіаційних екранів, контейнерів для зберігання радіоактивних відходів, частин керма літаків, ракет з високою масою та ударних частин снарядів), які вийшли з експлуатації, накопичилася на підприємствах машинобудівної галузі, тому впровадженню нових технологій з використанням ’^М-Бе сплаву є перспективним напрямком.
Сплави типу ВНЖ або, як їх іноді називають, «важкі сплави», виготовляються спіканням вольфрамового порошку з суміщщю порошків нікелю і заліза (іноді залізо замінюють міддю) [2] з відношенням Мі : Бе (Си) -7:3 або 1:1. Цей матеріал спікається при більш низьких температурах, ніж металокерамічний вольфрам.
При виготовленні вказаної композиції використовують відповідні порошки чистих металів , які пресують на гідравлічних пресах під тиском 100.. .200 МПа. Виникнення пор у сплаві пояснюється не лише тим, що при пресуванні неможливо отримати 100 % щільності, а ще й тим, що у сплаві знаходяться поверхнево активні домішки (які неможливо усунути з порошків). Вони розташовуються на поверхні між вольфрамом і розтопленою фазою, чим перешкоджають змочуваності зерен [3], це і призводить до утворення пор.
Таким чином, дослідження процесів руйнування сплаву системи ’^МТі-Ре дає змогу оцінити та спрогно-зувати поведінку матеріалу в процесі експлуатації.
Матеріал і методики досліджень
Сплав системи ’^МТі-Ре має співвідношення елементів, яке відповідає ТУ 48-19-54-91 та ТУ 48-19-28-82.
Встановлений фазовий склад сплаву відрізняється від складу наведеного у відповідних політермічних перерізах діаграм. Структура складається з а твердого розчину на основі вольфраму, у- твердого розчину на основі нікелю, ізоструктурних фаз (Бе,№^ та фази №4Ш При цьому інтерметалід був зареєстрований впер-
ше у вказаній системі [4]. Розподіл елементів за площиною шліфа показав, що вольфрам у великій кількості наявний у сферичних вкрапленнях, а зв’язка складається з нікелю, заліза та вольфраму [5].
Дослідження зламів виконували на растровому електронному мікроскопі «РЕМ-106І», що оснащений системою енергодисперсійного аналізу за прискорюваль-ної напруги 30 кВ у вторинних електронах. Кількісний рентгеноспектральний мікроаналіз виконано порівнянням одержаних спектрограм з еталонними, які записані в базу комп’ютера від еталонних матеріалів. Точність детектування елементів спектрометром знаходилася на рівні 0,1 % (мас.).
Результати дослідження та їх аналіз
Руйнування відбувалося при випробування на розтяг стандартних зразків відповідно ГОСТ 1497-84. Після руйнування отримали фрактограми наступного виду (рис. 1).
Руйнування зразків відбулося за змішаним механізмом, тобто коли одночасно наявне руйнування за інтер-та транскристалітним типом. Це свідчить про вплив декількох факторів, які змусили руйнування відхилитися
Рис. 1. Злам сплаву системи ’^-М-Бе після статичного руйнування
© О. А. Глотка, В. С. Вініченко, 2013
ISSN 1607-6885 Нові матеріали і технології в металургії та машинобудуванні №1, 2013
21
від одного якогось механізму. На мікрофотографіях чітко спостерігаються ділянки з внутрізереним сколом та міжзеренним руйнуванням. Як зкол так і міжзерен-ний розвиток тріщини є низькоенергоємними механізмами руйнування, одночасне протікання обох процесів свідчить про ефективне напруження розщеплення по границях зерен і внутрізеренного сколу, які приблизно рівні. При цьому якщо шлях руйнування по межах зерен є вигідним, то тріщина розповсюджується неперервно по всьому перетину виробу, а якщо напруження сколу відносно невелике, на тих ділянках, які не зруйнувалися за міжзеренним механізмом, то руйнування може йти за шляхом сколу.
Більш докладний розгляд окремих ділянок руйнування виявив те, що внутрізеренний скол іде по частинках, що складаються з твердого розчину на основі вольфраму, оскільки це типово саме для металів з о.ц.к. ґрат-кою. На знімку чітко можна виміряти розмір зерна та проспостерігати картину розповсюдження джерельного візерунка всередині зерна, що починається на межі розділу (рис. 2). Чітко розрізнювальні джерельні візерунки уявляють собою сходинки між різними локальними фасетками сколу. Сходинки є результатом зколу вздовж площин сколу другого порядку, що прямують у бік зменшення енергії руйнування шляхом поєднання, подібно джерельцям у напрямку розповсюдження тріщини.
Рис. 2. Ділянка внутрізереного руйнування сплаву системи ’-М-Бе
Висота сходинок пов’ язана з кутом між віссю напруження розтягнення і напрямком площини сколу. На мікрофотографії рис. 2 спостерігається незначна розвиненість джерел сколу, що свідчить про орієнтування зерна під кутом, що наближається до 90 ° відносно осі розтягування. Таке орієнтування забезпечує легке розповсюдження руйнування вздовж невеликої кількості площин.
Докладний аналіз інтеркристалітного механізму руйнування в сплаві системи ’-№-Ре виявив те, що по границях зерен руйнування відбувається з присутністю так званого в’язкого руйнування шляхом утворення мікропор з наступним їх злиттям (рис. 3).
Пори зароджуються на границях розподілу між зернами, тобто в місцях зі зниженою енергією зв’язку вони зростають до того моменту, коли відбувається злиття
сусідніх пор між собою, залишаючи після себе на поверхні руйнування напівсферичні полості, які називають ямками. Форма ямок не спотворена, рівновісна, оконтурена гребнями відриву, має подібний характер по всьому зразку.
Рис. 3. Ділянка в’язкого руйнування сплаву системи ’-№-Бе
Такий характер руйнування пов’ язаний з тим, що частинки вольфраму зв’ язані між собою фазою-зв’ яз-кою, яка складається з твердого розчину на основі нікелю який є пластичним матеріалом.
Висновки
Таким чином руйнування сплаву системи ’-№-Ре є складним, розвиненим та характерним для сплавів виготовлених порошковою металургією. Перехід від одного механізму руйнування до іншого пов’ язано з неоднорідністю в структурі, насамперед великою різницею в механічних властивостях структурних складових. Отже механізми руйнування сплаву не мають великої енергоємності, тому при конструюванні виробів з цього матеріалу необхідно враховувати вказану особливість.
Список літератури
1. Савицкий Е.М. Металловедение сплавов тугоплавких и редких металлов / Е. М. Савицкий, Г. С. Бурханов. - М. : Наука, 1971. - 356 с.
2. Твердые сплавы и тугоплавкие металлы: сб. науч. трудов / под ред. В. И. Троценко. - М. : Металлургия, 1976. - С. 280-287.
3. Тяжелые сплавы типа ВНЖ-90. I. Влияние легирования и режимов получения порошков вольфрама на их строение, микроструктуру и свойства спеченных сплавов / [К. Б. Поварова, П. В. Макарова, А. Д. Ратнер и др.] // Металлы. - 2002. - № 4. - С. 39-48.
4. Глотка О. А. Природа важкотопкого брухту та встановлення закономірностей розподілу хімічних елементів по фазовим складовим / О. А. Глотка, В. Л. Грешта, А. Д. Коваль // Нові матеріали і технології в металургії та машинобудуванні. - 2011. - № 2. - С. 21-25.
5. Глотка О. А. Розробка та аналіз структурно-фазового стану Мі-’ та Бе-’ стопів на основі важкотопкого ’-М-Бе брухту для легування спеціальних матеріалів у газотурбобудуванні [Текст] : дис. ... канд. тех. наук : 05.16.01 / Глотка О. А. - Запоріжжя, 2011. - 166 с.
Одержано 20.05.2013
Глотка А.А., Винниченко В. С. Статическое разрушение W-Ni-Fe сплава
Рассмотрено природу статического разрушения сплава системы W-Ni-Fe после испытания на растяжение. Установлено характер и механизм развития трещины по структурным составляющим материалу.
Ключевые слова: разрушение, сплав системы W-Ni-Fe, интеркристаллитное и транскристаллитное разрушение, скол.
Glotka A. Vinichenko V. Static destruction of W-Ni-Fe of an alloy
The nature of static destruction of alloy W-Ni-Fe system after tension test was considered. Character and mechanism of crack development on structural components of material was established.
Key words: destruction, W-Ni-Fe system alloy, intercrystallite and transcrystallite destruction, cleavage.
