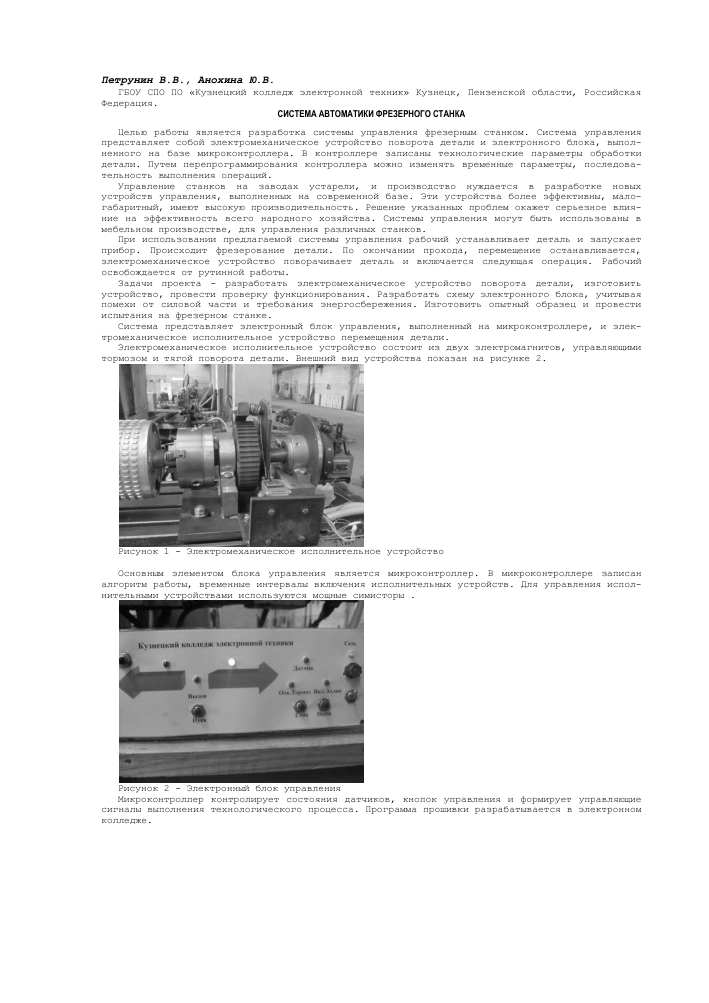

Петрунин В.В., Анохина Ю.В.
ГБОУ СПО ПО «Кузнецкий колледж электронной техник» Кузнецк, Пензенской области, Российская Федерация.
СИСТЕМА АВТОМАТИКИ ФРЕЗЕРНОГО СТАНКА
Целью работы является разработка системы управления фрезерным станком. Система управления представляет собой электромеханическое устройство поворота детали и электронного блока, выполненного на базе микроконтроллера. В контроллере записаны технологические параметры обработки детали. Путем перепрограммирования контроллера можно изменять временные параметры, последовательность выполнения операций.
Управление станков на заводах устарели, и производство нуждается в разработке новых устройств управления, выполненных на современной базе. Эти устройства более эффективны, малогабаритный, имеют высокую производительность. Решение указанных проблем окажет серьезное влияние на эффективность всего народного хозяйства. Системы управления могут быть использованы в мебельном производстве, для управления различных станков.
При использовании предлагаемой системы управления рабочий устанавливает деталь и запускает прибор. Происходит фрезерование детали. По окончании прохода, перемещение останавливается, электромеханическое устройство поворачивает деталь и включается следующая операция. Рабочий освобождается от рутинной работы.
Задачи проекта - разработать электромеханическое устройство поворота детали, изготовить устройство, провести проверку функционирования. Разработать схему электронного блока, учитывая помехи от силовой части и требования энергосбережения. Изготовить опытный образец и провести испытания на фрезерном станке.
Система представляет электронный блок управления, выполненный на микроконтроллере, и электромеханическое исполнительное устройство перемещения детали.
Электромеханическое исполнительное устройство состоит из двух электромагнитов, управляющими тормозом и тягой поворота детали. Внешний вид устройства показан на рисунке 2.
Рисунок 1 - Электромеханическое исполнительное устройство
Основным элементом блока управления является микроконтроллер. В микроконтроллере записан алгоритм работы, временные интервалы включения исполнительных устройств. Для управления исполнительными устройствами используются мощные симисторы .
Рисунок 2 - Электронный блок управления
Микроконтроллер контролирует состояния датчиков, кнопок управления и формирует управляющие сигналы выполнения технологического процесса. Программа прошивки разрабатывается в электронном колледже.
Рисунок 3 - Структурная схема системы управления
При включении системы управления контроллер вырабатывает сигнал «Вызов» и отключает все остальные управляющие сигналы. Система находится в ждущем режиме. Рабочий устанавливает обрабатываемую деталь, включает фрезу и нажимает кнопку «Пуск». Контроллер начинает выполнение программы и включает перемещение детали. Когда фрезеровка первого паза заканчивается - включается контакт блокировки, сигнал через оптронную развязку поступает на контроллер. Контроллер выключает перемещение, формирует сигнал на отключение тормоза, затем сигнал на поворот детали. Электромагнит поворачивает деталь, срабатывает электромагнитный датчик перемещения детали, включается тормоз, фиксируя деталь, и отключает электромагнит поворота детали .
При нажатии кнопки «Стоп» контроллер вырабатывает сигнал «Вызов» и отключает все остальные управляющие сигналы. Система находится в ждущем режиме. При нажатии кнопки «Пуск» программа начинается сначала.
При нажатии кнопки «Пауза» контроллер вырабатывает сигнал «Вызов», запоминает количество пройденных пазов и при нажатии кнопки «Пуск» программа продолжает работу с момента остановки.
