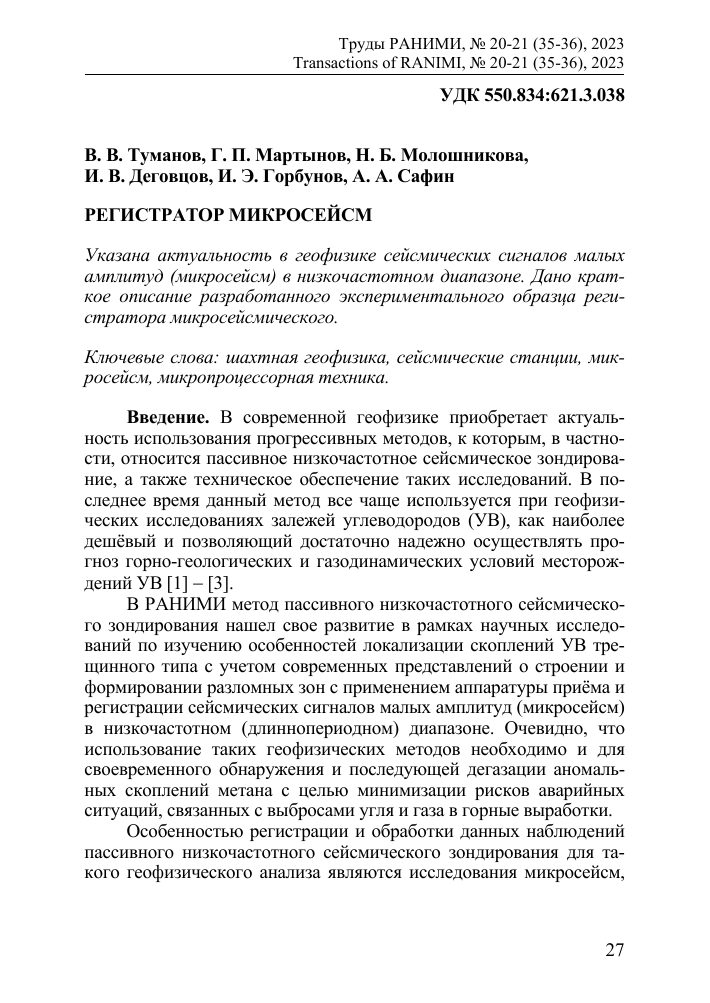

В. В. Туманов, Г. П. Мартынов, Н. Б. Молошникова, И. В. Деговцов, И. Э. Горбунов, А. А. Сафин
РЕГИСТРАТОР МИКРОСЕЙСМ
Указана актуальность в геофизике сейсмических сигналов малых амплитуд (микросейсм) в низкочастотном диапазоне. Дано краткое описание разработанного экспериментального образца регистратора микросейсмического.
Ключевые слова: шахтная геофизика, сейсмические станции, микросейсм, микропроцессорная техника.
Введение. В современной геофизике приобретает актуальность использования прогрессивных методов, к которым, в частности, относится пассивное низкочастотное сейсмическое зондирование, а также техническое обеспечение таких исследований. В последнее время данный метод все чаще используется при геофизических исследованиях залежей углеводородов (УВ), как наиболее дешёвый и позволяющий достаточно надежно осуществлять прогноз горно-геологических и газодинамических условий месторождений УВ [1] - [3].
В РАНИМИ метод пассивного низкочастотного сейсмического зондирования нашел свое развитие в рамках научных исследований по изучению особенностей локализации скоплений УВ трещинного типа с учетом современных представлений о строении и формировании разломных зон с применением аппаратуры приёма и регистрации сейсмических сигналов малых амплитуд (микросейсм) в низкочастотном (длиннопериодном) диапазоне. Очевидно, что использование таких геофизических методов необходимо и для своевременного обнаружения и последующей дегазации аномальных скоплений метана с целью минимизации рисков аварийных ситуаций, связанных с выбросами угля и газа в горные выработки.
Особенностью регистрации и обработки данных наблюдений пассивного низкочастотного сейсмического зондирования для такого геофизического анализа являются исследования микросейсм,
по сути, на уровне шумов, когда влияние "белого" шума должно быть минимизировано при регистрации пассивного низкочастотного сигнала. Но, в то же время, кроме анализа малоамплитудных ("слабых") сигналов, информативной характеристикой для исследователя является и спектр шума [4], [5].
Основной раздел. Развитие электроники и появление современной электронной элементной базы, в частности высокопроизводительных микропроцессоров и многоразрядных аналого-цифровых преобразователей (АЦП), даёт возможность разрабатывать регистраторы, как известным изготовителям геофизического оборудования, так и менее известным. Подробный анализ существующих регистраторов, которые можно использовать при исследованиях микросейсм, и подключаемых к ним датчикам приведен в статье [6]. И хотя конфигурация структуры регистратора уже имеет какое-то общепринятое решение, каждый разработчик старается внести свою оригинальность, тем более что при выпуске не единичного экземпляра аппаратуры организациями, занимающимися геофизическими исследованиями, - это ещё и выгодно экономически.
Для проведения экспериментальных работ в рамках научной тематики РАНИМИ на базе многолетнего опыта разработок геофизической аппаратуры [7], [8], [9] в 2022 г. был изготовлен экспериментальный образец микросейсмического регистратора, предназначенный для использования с низкочастотными трёхкомпонент-ными датчиками (сейсмометрами) микросейсмических сигналов. Применяемые сейсмометры в нём - это датчики с аналоговым выходом с частотами принимаемых сигнала от 0,2 Гц до 20 Гц и выше.
Регистратор микросейсмический (далее по тексту РМ) (рис. 1) является переносной аппаратурой общего применения с электропитанием от внутренней аккумуляторной батареи. При необходимости регистрации микросейсмических сигналов на протяжении нескольких часов или суток к разъёму "12В" регистратора подключают внешний аккумулятор. Подключение и замена отработанного внешнего аккумулятора на новый не нарушает работу регистратора. Возможность переподключения аккумулятора на "горячую" позволяет не прерывать процесс регистрации при многосуточных наблюдениях.
Рис. 1 - Регистратор РМ
Управление всеми режимами и параметрами регистратора выполняется оператором, посредством клавиатуры и дисплея, расположенными на корпусе. Запись зарегистрированных данных производится в энергонезависимую память (microSD карту). Визуализация сигналов на цветном дисплее позволяет делать предварительный анализ принимаемых данных.
РМ имеет два входа для датчиков "Д1" и "Д2". Один ориентирован на геофоны типа GS-20DX. Другой - на датчики, требующие напряжение питания типа молекулярно-электронных датчиков или пьезоэлектрических сейсмоприемников.
К разъёму "GPS" подключается антенна GPS900-1 для приёма сигналов со спутниковых группировок глобального позиционирования GPS/ГЛОНАСС. Определение координат места и синхронизация по времени выполняется по сигналам GPS. При отсутствии возможности приема сигналов от спутников, например, в зонах расположения регистраторов РМ закрытых для приема GPS сигналов, можно обеспечить синхронную работу нескольких регистраторов во времени с помощью синхросигнала подаваемого на разъёмы «СИНХР» от внешнего блока синхронизации.
Разъём "USB1" типа USB-B используется для подключения компьютера (регистратор находится в режиме Slave), а разъем "USB2" типа USB-A для подключения внешнего накопителя, например, USB-флеш-накопителя (регистратор находится в режиме Master). Данные регистрируемых сигналов можно снимать в поле USB-флешкой или по окончании измерений в месте обработки данных непосредственным подключением регистратора к компьютеру.
Корпус РМ изготовлен из сверхпрочного АБС-пластика и обеспечивает защиту от пыли и влаги по стандарту IP65. Имеется крышка, которой в поле закрывается передняя панель. Внутри корпуса расположены: аккумуляторный блок с платой защиты от недопустимого низкого разряда и перезаряда аккумуляторов; плата питания, интерфейсов, модуля GPS; плата аналого-цифрового преобразования с усилителями, фильтрами, аттенюаторами, преобразователями напряжения питания, микросхемами АЦП разрядностью в 31 бит; процессорная плата на основе STM32 с microSD; плата-переходник для подключения клавиатуры и плата-переходник для подключения цветного дисплея.
В настоящее время в РАНИМИ ведется подготовка к проведению натурных экспериментов с применением РМ.
Выводы. Таким образом, накопленный в РАНИМИ опыт приборостроения в сочетании с известными достижениями в области разработок микросейсмического оборудования позволяет достичь необходимые показатели технического обеспечения экспериментальных исследований аномальных скоплений метана. Это касается и применения современных схемотехнических решений, которые легли в основу разработки микросейсмического регистратора с учетом необходимого для исследований частотного и амплитудного диапазона, а также долговременного характера сейсмических наблюдений на шахтном поле.
Исследования проводились в ФГБНУ «РАНИМИ» в рамках государственного задания (№ госрегистрации 1023020700022-32.7.5).
