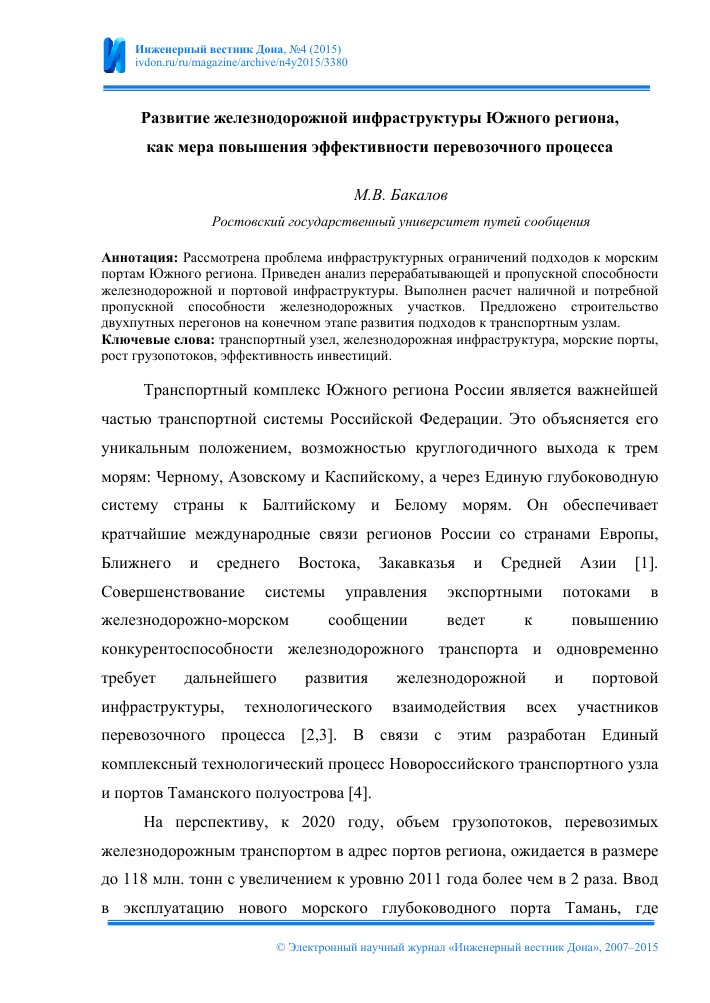

Развитие железнодорожной инфраструктуры Южного региона, как мера повышения эффективности перевозочного процесса
М.В. Бакалов
Ростовский государственный университет путей сообщения
Аннотация: Рассмотрена проблема инфраструктурных ограничений подходов к морским портам Южного региона. Приведен анализ перерабатывающей и пропускной способности железнодорожной и портовой инфраструктуры. Выполнен расчет наличной и потребной пропускной способности железнодорожных участков. Предложено строительство двухпутных перегонов на конечном этапе развития подходов к транспортным узлам. Ключевые слова: транспортный узел, железнодорожная инфраструктура, морские порты, рост грузопотоков, эффективность инвестиций.
Транспортный комплекс Южного региона России является важнейшей частью транспортной системы Российской Федерации. Это объясняется его уникальным положением, возможностью круглогодичного выхода к трем морям: Черному, Азовскому и Каспийскому, а через Единую глубоководную систему страны к Балтийскому и Белому морям. Он обеспечивает кратчайшие международные связи регионов России со странами Европы, Ближнего и среднего Востока, Закавказья и Средней Азии [1]. Совершенствование системы управления экспортными потоками в железнодорожно-морском сообщении ведет к повышению конкурентоспособности железнодорожного транспорта и одновременно требует дальнейшего развития железнодорожной и портовой инфраструктуры, технологического взаимодействия всех участников перевозочного процесса [2,3]. В связи с этим разработан Единый комплексный технологический процесс Новороссийского транспортного узла и портов Таманского полуострова [4].
На перспективу, к 2020 году, объем грузопотоков, перевозимых железнодорожным транспортом в адрес портов региона, ожидается в размере до 118 млн. тонн с увеличением к уровню 2011 года более чем в 2 раза. Ввод в эксплуатацию нового морского глубоководного порта Тамань, где
предусматривается размещение комплекса по перевалке сухих и наливных грузов, обеспечит наибольший прирост грузовых перевозок.
Однако следует отметить, что с увеличением объема перевозок возникают проблемы с пропуском и подводом грузопотоков к припортовым станциям из-за неравномерной погрузки и отсутствия необходимых пропускных способностей ближайших к ним подходов [5,6]. Так, на начало 2014 года протяженность «узких мест» на ближайших подходах к портам Южного региона и курортам Северного Кавказа составляла более 800 км [7]. Поэтому модернизация и развитие технического оснащения, строительство новых портов должны быть увязаны с развитием инфраструктуры железнодорожного транспорта.
В связи с ростом международных перевозок Генеральной программой развития транспортной системы России предусматривается ряд крупных проектов в области развития железнодорожной и портовой инфраструктуры [8]. Так, например, завершается строительство участковой станции в районе разъезда 9 км участка Крымская - Тимашевская, строится приемоотправочный парк «Б» на станции Новороссийск, предусматривается строительство двухпутного обхода города Краснодар, соединяющего станции Козырьки и Величковка (рис. 1).
Рис. 1. - Схема обхода Краснодарского узла
Этот обход позволит направить основной поездопоток на станцию Новороссийск и в порты Таманского полуострова через вышеуказанную новую станцию, которая к 2016 году будет иметь 48 путей, в том числе: 18 приемоотправочных, 13 сортировочных и 8 путей для накопления судовых партий грузов [9]. Алгоритм реализации мероприятий, направленных на обеспечение соответствия мощности железнодорожной инфраструктуры перспективам роста объема экспортных перевозок и переработки грузов в портах Южного региона представлен на рис. 2.
1 Определение ежегодного прироста объемов перевозок до К-ого года на базе статистических методов прогнозирования
1
2 Определение размеров наличной и потребной пропускной способности ограничивающих участков подходов к припортовым станциям
1
3 Определение этапов усиления пропускной способности ограничивающих участков подходов к припортовым станциям
1
4 Расчет прибыли от увеличения объемов грузопотоков и количества начально-конечных операций
1
5 Определение экономии эксплуатационных расходов за счет роста пропускных способностей
1
6 Определение инвестиционных издержек и текущих расходов на усиление железнодорожной и портовой инфраструктуры
1
7 ж Определение показателей эффективности проектов развития елезнодорожной инфраструктуры на подходах к припортовой станции
Рис. 2. - Алгоритм реализации мероприятий, направленных на обеспечение соответствия пропускной способности транспортной инфраструктуры перспективам роста объема перевозок
Как показывает анализ работы Северо-Кавказской железной дороги (СКЖД) «узкими местами» на ближних подходах к портам Юга России
являются однопутные участки Тимашевская - 9км - Вышестеблиевская и Краснодар 1 - Крымская. Строительство двухпутного обхода до участковой станции в районе разъезда 9 км и направление по нему до 90% поездопотока в порты Новороссийск и Таманского полуострова позволит снизить загрузку участка Краснодар 1 - Крымская [10] .
Наблюдаются большие проблемы с удовлетворением запросов клиентуры в Новороссийском транспортном узле, где создаются новые перевалочные мощности при недостаточной пропускной способности элементов станции, особенно это касается парков Нижний и Восточный, что требует ускорения строительства парка «Б».
На текущий момент перевалочные мощности основных глубоководных портов Новороссийск и Туапсе, приведенные на рис. 3, превышают пропускные способности ближайших железнодорожных подходов к ним [11].
все припортовые станции Новороссийск + Туапсе
по договору с учетом инфраструктурных по договору с учетом инфраструктурных
ограничений ограничений
Рис. 3. - Перерабатывающие и пропускные способности железнодорожной и портовой инфраструктуры Южного региона
Рассматриваемый участок 9км - Кавказ (рис. 4) имеет двухпутные и однопутные перегоны, оборудованные автоматической и полуавтоматической блокировкой, поезда на участке обслуживаются тепловозной тягой. Протяженность его составляет 154 км. При этом от
разъезда 9 км до станции Вышестеблиевская предусматриваются большие размеры движения, до 66 пар поездов в сутки, а от Вышестеблиевской до Кавказа они составят 10 пар поездов.
Рис. 4. - Схема участка 9 км - Кавказ
Расчеты наличной пропускной способности участка при парном непакетном графике осуществлялись по методике, изложенной в Инструкции по расчету наличной пропускной способности [12]. Согласно этой методике, расчет наличной пропускной способности однопутных участков, не оборудованных автоблокировкой, при параллельном непакетном графике выполнен по формуле
м = (1440 - 1тех
Т.
где гтех. - продолжительность суточного бюджета времени, выделяемого для производства плановых ремонтно-строительных работ, мин;
Тпер - период графика движения поездов, мин.;
ан - коэффициент, учитывающий надежность работы технических средств (инфраструктуры и подвижного состава).
Полученная величина наличной пропускной способности должна быть равна или превышать потребные размеры движения поездов на участке. В случае невыполнения этого условия производится расчет его пропускной способности при частично-пакетном графике движения поездов по формуле
К(1440 - гтех К
N = ■
[К - (К - 1К ](г + г +та +тб)(К - 1)(/р + 1Р К
где К - количество пропускаемых в одном пакете поездов; ап -
коэффициент пакетности, представляющий собой отношение числа поездов в пакете, к общему числу поездов; г, г - времена хода соответственно четных
и нечетных поездов между раздельными пунктами; та,тб - станционные
интервалы по ограничивающим станциям расчетного перегона; I' I" -
расчетные интервалы между попутными четными и нечетными поездами в пакете соответственно.
При дальнейшем повышении размеров движения грузовых и пассажирских поездов на рассматриваемом участке возможность усиления пропускной способности путем строительства разъездов не является конкурентоспособной из-за малой длины перегонов (от 4,3 до 11,8 км) и высокой степени их идентичности. Увеличение коэффициента пакетности при частично-пакетном графике потребует наличия на ряде раздельных пунктов не менее четырех путей и приведет к снижению участковой скорости движения поездов.
Поэтому при значительном росте размеров движения грузовых и пассажирских поездов (до 66 пар в сутки) рассмотрен вариант усиления пропускной способности на участке 9 км - Вышестеблиевская за счет укладки вторых путей.
Далее, до станции Кавказ, потребные размеры движения поездов не будут превышать наличную пропускную способность однопутного участка, до восстановления железнодорожного сообщения между станциями Кавказ (Россия) и Крым (Украина).
Пропускная способность двухпутного участка в каждом направлении определяется по формуле
К (1440 - гтех К
N = ■
1р
где 1р - расчетный межпоездной интервал между поездами попутного направления.
Потребные размеры пропускной способности при непараллельном графике определяются числом грузовых поездов, которые могут быть пропущены при заданном количестве пассажирских, пригородных и сборных поездов.
Nпр = Nр + NсбSсб + Nпс^пс) Ррез, где Nгp, Nnc, Ncб - размеры движения грузовых, пассажирских (пригородных) и сборных поездов; врез - резерв пропускной способности; есб ,£пс - коэффициенты съема грузовых поездов пассажирскими (пригородными) и сборными поездами.
На однопутных участках с преимущественным грузовым движением коэффициенты съема для дальних и местных пассажирских, пригородных поездов, имеющих чистое время хода меньше, чем грузовые поезда, определяются для расчетного участка по формуле
апс = 1 + 0,6ап -
20Сф
ппс
С
где С _ доля четырехпутных с.анций на расч^ом учасаке;
С4 - число четырехпутных станций;
X С - всего промежуточных раздельных пунктов на расчетном участке; ппс - общее число пассажирских и пригородных поездов. Коэффициент съема для сборных поездов определялся по формуле
£сб = 5(1,2 + 0,9Ссб) - 0,4Ппс (1 - А^ ) - 0,5 > 1, где 5 - отношение суммы межпоездных интервалов в нечетном и четном направлениях движения к периоду непакетного графика на ограничивающем перегоне;
Ссб - число промежуточных станций на участке, обслуживаемых сборным поездом;
Дср - среднее соотношение чистого времени хода пары пассажирских
(пригородных) поездов ко времени хода пары грузовых поездов на расчетном участке
Е, пасс.неч + X 1 ^ пасс.чет х /ш^ х
А
ср X 1 ^ грнеч + X 1 ^ грчет
хх
ппс - общее число пассажирских (в том числе пригородных) поездов на расчетном участке.
На двухпутном участке
^ = Г5р(1-Аср)(0,8-0,005пп1) + 13
^пасс = ^ + 1,3 ,
где 1гр - время хода грузового поезда по ограничивающему перегону,
£сб =(Ссб +1)(1 - 0,02 • пт (2 - Д ср)) >1, Результаты расчетов пропускной способности участка 9 км -Вышестеблиевская приведены на рис. 5.
п, %
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 годы
Рис. 5. - Динамика роста потребной пропускной способности на участке 9 км - Вышестеблиевская Для обеспечения пропуска растущих объемов перевозок грузов предусмотрено поэтапное усиление наличной пропускной способности перегонов за счет строительства двухпутных перегонов на конечном этапе, начиная с лимитирующего перегона.
В результате обеспечивается резерв наличной пропускной способности от 1,5 до 1,1 по сравнению с потребной (рис. 6), что соответствует Инструкции по расчету наличной пропускной способности железных дорог.
2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015
годы
Рис. 6. - Отношение наличной и потребной пропускных способностей участка 9 км - Вышестеблиевская
Намечаемые меры по усилению пропускных способностей железнодорожной и портовой инфраструктуры позволят получить дополнительные доходы и повысить эффективность перевозок за счет:
- повышения уровня своевременной доставки экспортных грузов и конкурентоспособности железнодорожного транспорта, привлечения дополнительных объемов грузоперевозок, в том числе контейнерных грузов;
- улучшения качественных показателей эксплуатационной деятельности железных дорог (увеличение участковой скорости, ускорение оборота локомотивов и вагонов, соблюдение норм времени работы и отдыха локомотивных бригад), а, следовательно, рентабельности перевозок;
- интегрированного управления погрузкой и подводом экспортных грузов к транспортным узлам, что обеспечит более равномерный подвод судовых партий и увеличит объем переработки грузов в портах Азово-Черноморского бассейна.
Исходя из изложенного выше, в расчетах экономического эффекта от инвестиций, направленных на усиление пропускных способностей железнодорожных участков учтены следующие положения:
1. Необходимость комплексного усиления пропускных способностей железнодорожных участков ближних подходов в соответствии с растущими грузопотоками в направлении портов Азово-Черноморского бассейна.
2. Комплексный характер усиления пропускных способностей железнодорожной инфраструктуры по всей логистической цепочке доставки грузов, который является не только отраслевой, но и государственной задачей в развитии экономики страны.
3. Использование инвестиций с участием государства и частных заинтересованных инвесторов из разных отраслей и областей промышленности, бизнеса предполагает также разделение экономического
эффекта от комплекса проектов по развитию дальних и ближних подходов к портам Азово-Черноморского бассейна.
При оценке экономического эффекта от реализации программы развития транспортной инфраструктуры государственными и частными инвесторами часто поднимается вопрос о необходимости разделения экономического эффекта между ними. Так, например, развитие железнодорожного участка 9 км - Вышестеблиевская повышает эффективность эксплуатационной деятельности на железнодорожном участке, то есть увеличивает доходы от выполнения перевозок, но с другой стороны и повышает объемы переработки грузов в портах Южного региона. Кроме того, только комплексное развитие пропускных способностей инфраструктуры, пропорциональное объемам перевозок обеспечит прирост доходов. Это вызвано рядом причин:
1. При экономической оценке инвестиций, вложенных на одном небольшом участке возможен большой срок их окупаемости.
2. При оценке эффективности на целом направлении доставки грузов возникает проблема, поскольку возможны параллельные инвестиции в его развитие несколькими участниками.
При этом следует учесть, что оценка прибыли и прироста доходов железной дороги, которые должны быть учтены в оценке эффективности инвестиций на целом направлении доставки грузов, является сложным вопросом, поскольку имеются совместные инвестиции в развитие и усиление транспортной и портовой инфраструктуры.
Литература
1. Dr. Jean-Paul Rodrigue and Dr. Theo Notteboom. Transportation and Economic Development // The Geography of transport systems, 2013, №3 URL: people.hofstra.edu/geotrans/eng/ch7en/conc7en/ch7c1en.html
2. Чеботарева Е.А., Черняев А.Г. Планирование, организация и управление экспортными перевозками в железнодорожно-морском сообщении // Вестник Ростовского государственного университета путей сообщения, 2012, № 3. с. 117-123.
3. Зубков В.Н., Бакалов М.В. Оптимизация маршрутов следования вагонопотоков на грузонапряженных направлениях железной дороги с целью сокращения эксплуатационных расходов // Научное обозрение. 2014. № 8, ч.1. с. 496-501.
4. Зубков В.Н., Чеботарева Е.А. Полигонные технологии как новый подход к совершенствованию системы управления грузопотоками в направлении портов и крупных предприятий // Вестник Ростовского государственного университета путей сообщения, 2015, № 3. с. 64-72.
5. Бакалов М.В. Ресурсоориентированное развитие железнодорожных подходов к транспортным узлам // Труды Ростовского государственного университета путей сообщения, 2012, №3. с. 14-20.
6. Sergachev D., An Overview of Russian Railways: Current Reforms and Expansion in the Far Eastern Region (Summary) // Economic Research Institute for Northeast Asia (ERINA). 2005. №62. pp.25-28.
7. Фролова Е.Г. Проблемные аспекты и пути развития российских портов Черноморско-Азовского бассейна // Инженерный вестник Дона, 2012, № 3 URL: ivdon.ru/ru/magazine/archive/n3y2012/977.
8. Стратегия развития железнодорожного транспорта в Российской Федерации до 2030 года / утв. Распоряжением Правительства Российской Федерации от 17.06.08 №877-р. URL: mintrans.ru/documents/detail.php. ELEMENT_ID=13009.
9. Зубков В.Н., Рязанова Е.В. Совершенствование технологии работы вспомогательной станции «9 км» на подходе к портам Азово-Черноморского
бассейна // Инженерный вестник Дона, 2015, № 3 URL: ivdon.ru/ru/magazine/archive/n3y2015/3169
10. Павлов И.Г., Бакалов М.В. О скорости и сроках доставки груженых и порожних вагонов // Железнодорожный транспорт. 2014. № 12. с. 10-15.
11. Зубков В.Н. К вопросу повышения эффективности мультимодальных перевозок грузов через порты Азово-Черноморского бассейна // Труды междунар. научно-практич. конф. «Транспорт - 2013». - Ростов н/Д, 2013. -С. 93-95.
12. Инструкция по расчету наличной пропускной способности железных дорог. - М. : ТЕХИНФОРМ, 2011. - 289 с.
