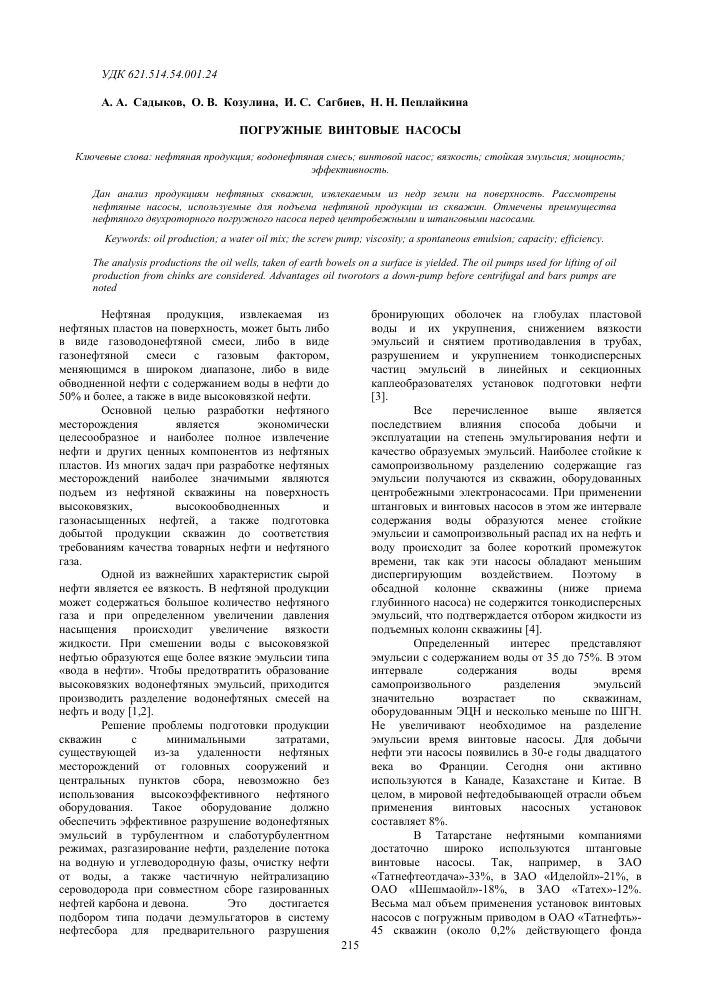

УДК 621.514.54.001.24

А. А. Садыков, О. В. Козулина, И. С. Сагбиев, Н. Н. Пеплайкина

ПОГРУЖНЫЕ ВИНТОВЫЕ НАСОСЫ

Ключевые слова: нефтяная продукция; водонефтяная смесь; винтовой насос; вязкость; стойкая эмульсия; мощность;

эффективность.

Дан анализ продукциям нефтяных скважин, извлекаемым из недр земли на поверхность. Рассмотрены нефтяные насосы, используемые для подъема нефтяной продукции из скважин. Отмечены преимущества нефтяного двухроторного погружного насоса перед центробежными и штанговыми насосами.

Keywords: oil production; a water oil mix; the screw pump; viscosity; a spontaneous emulsion; capacity; efficiency.

The analysis productions the oil wells, taken of earth bowels on a surface is yielded. The oil pumps used for lifting of oil production from chinks are considered. Advantages oil tworotors a down-pump before centrifugal and bars pumps are noted

Нефтяная продукция, извлекаемая из нефтяных пластов на поверхность, может быть либо в виде газоводонефтяной смеси, либо в виде газонефтяной смеси с газовым фактором, меняющимся в широком диапазоне, либо в виде обводненной нефти с содержанием воды в нефти до 50% и более, а также в виде высоковязкой нефти.

Основной целью разработки нефтяного месторождения является экономически

целесообразное и наиболее полное извлечение нефти и других ценных компонентов из нефтяных пластов. Из многих задач при разработке нефтяных месторождений наиболее значимыми являются подъем из нефтяной скважины на поверхность высоковязких, высокообводненных и

газонасыщенных нефтей, а также подготовка добытой продукции скважин до соответствия требованиям качества товарных нефти и нефтяного газа.

Одной из важнейших характеристик сырой нефти является ее вязкость. В нефтяной продукции может содержаться большое количество нефтяного газа и при определенном увеличении давления насыщения происходит увеличение вязкости жидкости. При смешении воды с высоковязкой нефтью образуются еще более вязкие эмульсии типа «вода в нефти». Чтобы предотвратить образование высоковязких водонефтяных эмульсий, приходится производить разделение водонефтяных смесей на нефть и воду [1,2].

Решение проблемы подготовки продукции скважин с минимальными затратами, существующей из-за удаленности нефтяных месторождений от головных сооружений и центральных пунктов сбора, невозможно без использования высокоэффективного нефтяного оборудования. Такое оборудование должно обеспечить эффективное разрушение водонефтяных эмульсий в турбулентном и слаботурбулентном режимах, разгазирование нефти, разделение потока на водную и углеводородную фазы, очистку нефти от воды, а также частичную нейтрализацию сероводорода при совместном сборе газированных нефтей карбона и девона. Это достигается

подбором типа подачи деэмульгаторов в систему нефтесбора для предварительного разрушения

бронирующих оболочек на глобулах пластовой воды и их укрупнения, снижением вязкости эмульсий и снятием противодавления в трубах, разрушением и укрупнением тонкодисперсных частиц эмульсий в линейных и секционных каплеобразователях установок подготовки нефти [3].

Все перечисленное выше является последствием влияния способа добычи и эксплуатации на степень эмульгирования нефти и качество образуемых эмульсий. Наиболее стойкие к самопроизвольному разделению содержащие газ эмульсии получаются из скважин, оборудованных центробежными электронасосами. При применении штанговых и винтовых насосов в этом же интервале содержания воды образуются менее стойкие эмульсии и самопроизвольный распад их на нефть и воду происходит за более короткий промежуток времени, так как эти насосы обладают меньшим диспергирующим воздействием. Поэтому в обсадной колонне скважины (ниже приема глубинного насоса) не содержится тонкодисперсных эмульсий, что подтверждается отбором жидкости из подъемных колонн скважины [4].

Определенный интерес представляют эмульсии с содержанием воды от 35 до 75%. В этом интервале содержания воды время

самопроизвольного разделения эмульсий значительно возрастает по скважинам, оборудованным ЭЦН и несколько меньше по ШГН. Не увеличивают необходимое на разделение эмульсии время винтовые насосы. Для добычи нефти эти насосы появились в 30-е годы двадцатого века во Франции. Сегодня они активно используются в Канаде, Казахстане и Китае. В целом, в мировой нефтедобывающей отрасли объем применения винтовых насосных установок составляет 8%.

В Татарстане нефтяными компаниями достаточно широко используются штанговые винтовые насосы. Так, например, в ЗАО «Татнефтеотдача»-33%, в ЗАО «Иделойл»-21%, в ОАО «Шешмаойл»-18%, в ЗАО «Татех»-12%. Весьма мал объем применения установок винтовых насосов с погружным приводом в ОАО «Татнефть»-45 скважин (около 0,2% действующего фонда

добывающих скважин). На промыслах применяются, главным образом, импортные винтовые насосные установки компаний КШЩКанада), ]МЕТ28СИ (Германия), Weatherford (США), 8Лое11ег-Б1есктапп (Австрия).

Из представленных винтовых насосных установок это, в основном, одновинтовые насосы. Основными элементами винтового насоса являются статор и ротор -подвижная внутренняя деталь, представляющая собой геликоид с одним заходом (для однозаходного насоса), сформированный как простая винтовая поверхность. Ротор вращается от погружного двигателя и посредством колонны насосных штанг- от поверхностного двигателя.

Основным недостатком насосов с однозаходным ротором является необходимость удлинения рабочих органов для обеспечения высокого напора, особенно при пониженной частоте вращения, что накладывает дополнительные требования и усложняет технологию изготовления.

Наиболее перспективным направлением является применение насос-компрессорных установок, а именно, двухвинтовые насос-компрессоры способные перекачивать

нефтеводогазовые смеси [6].

Таблица 1 - Технические характеристики и требования

Двухвинтовые насосы содержат два металлических винта, размещенных в общем корпусе с параллельным положением осей винтов, и являются насосами объемного действия.

Насос- компрессор двухроторный погружной нефтяной типа НДПН, разработанный в ОАО «ТатНИИнефтемаш», предназначен для добычи нефти из малодебетных скважин. Насос-компрессор используется в составе установок для откачки пластовой жидкости из нефтяных скважин.

Отличительной особенностью по сравнению с известными погружными насосами НДПН более технологичен в изготовлении, отличается небольшими габаритами по длине, надежностью в работе, меньшей потребляемой мощностью при одинаковых подачах и напорах откачиваемой нефти.

Наиболее эффективное применение НДПН отмечается при добыче сверхвязкой нефти, характеризующейся высокой устойчивостью эмульсии.

Ниже приводится техническая

характеристика одно-двух и трехвинтовых насосов типа 1В, 2ВВ и 3В [7] а также насоса НДПН.

№ п/п Характеристика Тип насоса

2В 1.5/5 1В10/5 2ВВ 1,6/16 ВВ 4/4 ВВ /25 3ВВ 1.5/100 НДПН-20/6

1 Подача по откачиваемой нефти, м3 /ч 1,6 10,0 1,6 4,0 0,2 1,5 1,25

2 Давление на выходе, МПа 0,16 0,5 0,4 0,4 1,0 10 18

3 Вязкость перекачиваемой жидкости, с Ст 46103 20-300 60 37,0 610-2260 38-90 1,0Па-с

4 Подпор,м 0,5-2,5 - 7,0 7,0 - - -

5 Мощность,кВт, не более 1,0 6,1 1,35 1,6 0,5 8,0 20

6 Коэффициент полезного действия,% 34 56 20 37 40 40 10

7 Эффективность м3 / ч кВт 1,6 1,6 1,2 2,5 0,4 0,2 0,06

Установки с двухроторными винтовыми насос-компрессорами являются эффективными средствами эксплуатации как в вертикальных, так и в наклонно направленных скважинах с погружным электроприводом, в обводненных скважинах (при обводненности 30-80%) с высоковязкой продукцией, склонной к образованию высоковязких стойких нефтеводяных эмульсий, при применении тепловых методов увеличения нефтеотдачи и в малодебетных скважинах.

Литература

1. ИбатуллинР.Р., ТахаутдиновШ.Ф., ИбрагимовН.Г., ХисамовР.С. Новые технические и технологические

решения для повышения эффективности разработки нефтяных месторождений.ОАО «Татнефть», 2006г.

2. Коротков Ю.Ф. Обустройство нефтяных промыслов/Ю.Ф. Коротков, Е.Ю.Ермакова, О.В.Козулина, М.Г.Кузнецов, О.В.Панков//Вестник Казан.технол.ун-та.-2013. Т.16,№5,с.234-235

3. Ширеев А.И., Тронов В.П.,Сахабутдинов Р.З.,Мухаметвалеев Р.Р.Перспективные технологии подготовки продукции скважин на месторождениях Татарстана. ОАО «Татнефть», 2006г.

4. Зарецкий Б.Я.Влияние способа эксплуатации на степень эмульгирования нефти и качество образуемых эмульсий /Б.Я. Зарецкий, Л.А. Пелевин ,В.И Ионов,М.Л. Пелевин,Г.Н. Позднышев // Нефтяное хозяйство.М.- 1976.-№10.

5. Садыков А.Ф., Назмутдинов Р.М., Хамидуллин И.В. Разработка и внедрение двухвинтовых насос-компрессоров для транспортирования нефтеводогазовых смесей на предприятиях ОАО «Татнефть», ГУП «ИПТЭР», 2005г.

6. А.С. Тимонин. Основы конструирования и расчета химико-технологического оборудования. Справочник. Т.З.Московский государственный университет инженерной экологии, Калуга, 2002.-690с.

7. Садыков А.Ф. Скважинный двухвинтовой насос-компрессор / А.Ф. Садыков, В.А. Максимов,Д.М.Калимуллин//Вестник Казан.технол .ун-та.-2013.-Т.,-№ 10,с.513-516.

8. Пат.2431765 РФ. Погружная многофазная насосная установка / А.Ф.Садыков, И.В.Хамидуллин, Д.МКалимуллин, В.А.Максимов, А.А.Садыков Заявитель и патентообладатель ОАО «ТатНИИнефтемаш». - №2010115767/06; заявл. 20.04.2010; опубл. 20.10.2011, Бюл.№29.
