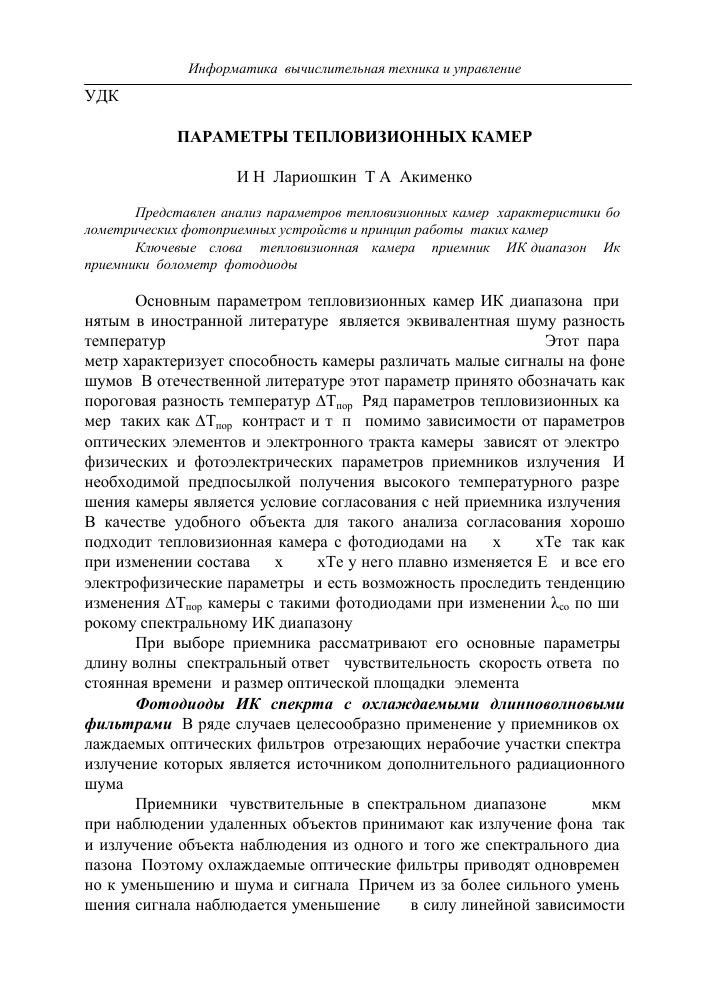

УДК 539.2; 621.384.3
ПАРАМЕТРЫ ТЕПЛОВИЗИОННЫХ КАМЕР
И.Н. Лариошкин, Т.А. Акименко
Представлен анализ параметров тепловизионных камер, характеристики болометрических фотоприемных устройств и принцип работы таких камер.
Ключевые слова: тепловизионная камера, приемник, ИК-диапазон, Ик-приемники, болометр, фотодиоды.
Основным параметром тепловизионных камер ИК диапазона, принятым в иностранной литературе, является эквивалентная шуму разность температур, NETD (Noise-Equivalent Temperature Difference). Этот параметр характеризует способность камеры различать малые сигналы на фоне шумов. В отечественной литературе этот параметр принято обозначать как пороговая разность температур АТпор. Ряд параметров тепловизионных камер, таких как АТпор, контраст и т. п., помимо зависимости от параметров оптических элементов и электронного тракта камеры, зависят от электрофизических и фотоэлектрических параметров приемников излучения. И необходимой предпосылкой получения высокого температурного разрешения камеры является условие согласования с ней приемника излучения. В качестве удобного объекта для такого анализа согласования хорошо подходит тепловизионная камера с фотодиодами на CdхHg1-хТе, так как при изменении состава CdхHg1-хТе у него плавно изменяется Eg и все его электрофизические параметры, и есть возможность проследить тенденцию изменения АТпор камеры с такими фотодиодами при изменении Хсо по широкому спектральному ИК диапазону.
При выборе приемника рассматривают его основные параметры: длину волны (спектральный ответ), чувствительность, скорость ответа (постоянная времени) и размер оптической площадки (элемента).
Фотодиоды ИК спекрта с охлаждаемыми длинноволновыми фильтрами. В ряде случаев целесообразно применение у приемников охлаждаемых оптических фильтров, отрезающих нерабочие участки спектра, излучение которых является источником дополнительного радиационного шума.
Приемники, чувствительные в спектральном диапазоне 3...5 мкм, при наблюдении удаленных объектов принимают как излучение фона, так и излучение объекта наблюдения из одного и того же спектрального диапазона. Поэтому охлаждаемые оптические фильтры приводят одновременно к уменьшению и шума и сигнала. Причем из-за более сильного уменьшения сигнала наблюдается уменьшение D* в силу линейной зависимости
239
сигнала от потока фотонов объекта (через квантовую эффективность) и шумового сигнала, пропорционального корню квадратному из потока фотонов фона
Приемники, имеющие граничную длину волны Хсо в спектральном диапазон 8...14 мкм, принимают излучение от объекта (при наблюдении через атмосферу) в спектральном диапазоне 8...Хсо, а радиационный шум фона в диапазоне X ...X , где X - коротковолновая граница чувствительности приемника, причем диапазон Хк...Хсо, как правило, шире диапазона 8...Хсо. Поэтому у приемников диапазона 8...14 мкм целесообразно применение длинноволновых охлаждаемых оптических фильтров, которые приводят к улучшению их шумовых характеристик и, следовательно, (при наблюдении удаленных объектов) АТпор камеры.
Иммерсионные фотодиоды ИК диапазона на CdHgTe. Матрицы ИК диапазона 8...14 мкм на CdHgTe это гибридные матрицы, связанные с процессором CCD. Они работают при 80 K, обычно с полем зрения (FOV) 0.25 страд, время интегрирования ~20 мкс. Однородность FPA на CdHgTe по чувствительности хорошая, среднеквадратичное отклонение меньше 3%. Пиковая обнаружительная способность ~ 2.2-1011 см-Гц1/2/Вт выше, чем обнаружительная способность ограниченная фоном. Количество дефектных элементов ниже 0.5%.
Недостатком фотодиодов на CdxHg1-xТе длинноволнового ИК диапазона являются низкие R0A, обусловленные низким контактным потенциалом узкозонного полупроводника, который накладывает принципиальные ограничения на величину R0A. Низкие Rd фотодиодов создают проблему реализации их собственных шумов, так как предъявляются высокие требования к шумовым свойствам ПУ. Уменьшение габаритных размеров тепловизионных камер и применение короткофокусной оптики также накладывают ограничения на минимальное пятно рассеяния, то есть на размер чувствительной площадки переходов.
Одним из решений проблемы увеличения Rd и уменьшения собственных шумов фотодиодов с Хсо = 8...14 мкм может быть известное свойство иммерсионной линзы (ИЛ), находящейся в оптическом контакте с чувствительным элементом. Эта линза дает возможность существенно уменьшить площадь элемента, следовательно, повысить его Rd, не уменьшая при этом геометрических размеров пятна рассеяния и не теряя величины сигнала, что, в частности, особенно важно для приборов, в которых приемник выполняет функцию полевой диафрагмы.
Иммерсионная линза действует как на сигнал, так и на шум фотодиода, изменяя их отношение, то есть, в конечном счете, обнаружительную способность DX .
Тепловизионные камеры ИК диапазона 3... м на матрицах InSb.
ФПУ AE194 с FPA на InSb корпорации «Raytheon» среднего формата 256^256 разработано для применения в таких системах как системы реак-
240
тивных снарядов, самонаводящихся снарядов истребителей-перехватчиков и системы коммерческих изображающих камер. Это ФПУ применяется в AR- ROW и THAAD противоракетных системах и входит в «Litening» и «Radiance» PM камеры. Оно также используется в других камерах для различных применений: проверки электрических трансформаторов, контроля процесса изготовления стали и идентификации печатных коммутационных панелей для замены априорного выхода их из строя. ФПУ обеспечивает режим интегрирования моментального снимка для считывания интересующих областей или "окон". Это позволяет получать форматы 64*64, 126*126 или полные кадры, и таким образом возможность расширять частоту кадра.
Многодиапазонные ИК приемники. Во всех конструкциях приемников типа "сэндвич" последовательность расположения чувствительных элементов следующая: самым верхним является элемент с самой короткой пороговой длиной волны XCO, затем элемент с более длинной XCO и т. д.
Многодиапазонные, или их называют еще "многоцветные", приемники изготавливаются из фоторезисторов или из структур с р-n-переходами. Для изготовления многодиапазонных приемников применяются те же технологические методы, что и для изготовления однодиапа-зонных. Наличие в приемниках типа "сэндвич" нескольких структур приводит к тому, что их квантовая эффективность, коэффициент использования излучения, а также шумовые характеристики в режиме ограничения фоном взаимозависимы, связаны с пороговыми длинами волн XCO структур, входящих в приемник, и характеристиками их просветляющих покрытий. Известно, что для получения теплового "цветового" изображения в ИК диапазоне, как и в видимом диапазоне, достаточно ограничиться тремя "цветами". Поэтому при разработке ограничиваются тремя чувствительными элементами.
Болометрические матричные приемники. Болометр — сенсор, изменяющий сопротивление в зависимости от температуры.
Принцип работы болометров основан:
электронные болометры - изменение подвижности носителей от температуры (болометры на «горячих» электронах), наблюдающейся в полупроводниках с малым количеством примесей и с высокой подвижностью носителей, которые слабо взаимодействуют с решеткой;
обычные болометры - «прыжковая» проводимость, возникающая в результате перехода носителя по примесному уровню от нейтрального атома к заряженному прыжком с некоторой энергией активации, пропорциональной ТКС (температурный коэффициент сопротивления), которая определяется материалом решетки полупроводника, концентрацией и характером компенсирующей примеси.
В таблице представлены характеристики болометрических фотоприемных устройств.
Характеристики болометрических фотоприемных
устройств
Параметры матрицы
Фирма производитель прибора Число элементов мат- Размер элемента мат- Температура чувствительности Диапазон рабочих температур, 0С Спектральная чувствительность, мкм
рицы рицы
Nytech Imagin MMB-3000 320x240 51x51 0,07 выше 0 8-12
Elcan Specter IR 320x240 0,1 -10 +60 7,5-12,5
Raytheon Series 300 Intertech, 320x240 0,1 -40 +70 8-12
Москва
Micro-CAM IR-mCAM 320x240 50x50 0,1 -20 +60 7-14
IR 108 ИК мат-
ричный детек- 320x240 45x45 0,08 -20 +50 8-14
тор
FLIR Terma-CAM PM695 320x240 0,08 -15 +45 7,5-13
Micron
компании 160x120 51x51 -40 +55 7,5-13,5
Indigo
UC320D
микр оболомет-ры компании 320x240 51x51 -30 +60 8-14
Lumitron
UC320U
микр оболомет-ры компании 320x240 35x35 -30 +60 8-14
Lumitron
Palm IR 500
корпорации Raytheon 320x320 <0,1 -20 +49 7-14
Произведенный анализ параметров тепловизионных камер, характеристик болометрических фотоприемных устройств и принцип работы таких камер, позволил получить характеристики болометрических фотоприемных устройств.
Список литературы
1.Туринов В. И. Приемники и тепловизионные камеры ИК диапазона: Справочник. Фрязино, 2013. 513 с.
2. Ллойд Дж. Системы тепловидения. М.: Мир, 1978. 417 с.
3. Тарасов В.В., Якушенков Ю.Г. Конспект лекций: Многоэлементные приемники излучения. М. : МИИГАиК, 2001. 110 с.
4. Rogalski, Antoni. Infrared detectors: status and trends. Review // Progress in Quantum Electronics, 2003. Vol. 27. P. 59-210.
5. Коротаев В.В., Мельников Г. С., Михеев С.В., Самков В.М., Сол-датов Ю.И. Основы тепловидения. СПб: НИУ ИТМО, 2012. 122 с.
6. Ишанин Г.Г., Панков Э.Д., Андреев А.Л., Польщиков Г.В. Источники и приемники излучения: учебное пособие для студентов оптических специальностей вузов. СПб.: Политехника, 1991. 240 с.
