УДК 504.06

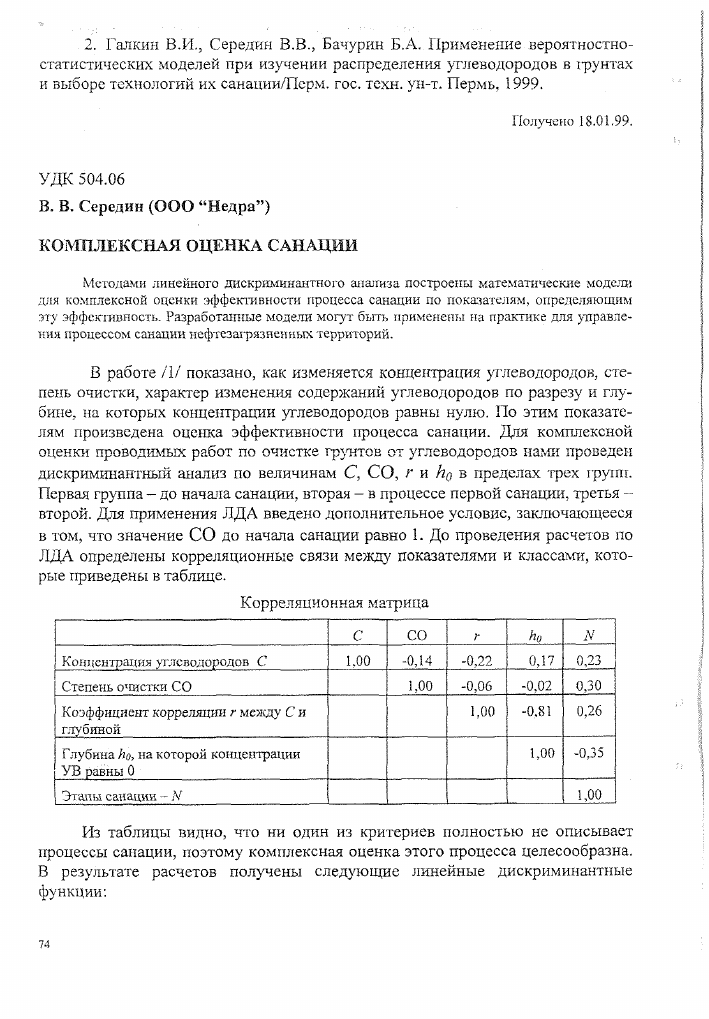

В. В. Середин (ООО "Недра") КОМПЛЕКСНАЯ ОЦЕНКА САНАЦИИ
Методами линейного дискриминантного анализа построены математические модели для комплексной оценки эффективности процесса санации по показателям, определяющим эту эффективность. Разработанные модели могут быть применены на практике для управления процессом санации нефтезагрязяенных территорий.
В работе /1/ показано, как изменяется концентрация углеводородов, степень очистки, характер изменения содержаний углеводородов по разрезу и глубине, на которых концентрации углеводородов равны нулю. По этим показателям произведена оценка эффективности процесса санации. Для комплексной оценки проводимых работ по очистке грунтов от углеводородов нами проведен дискриминантный анализ по величинам С, СО, г я ко в пределах трех групп. Первая группа - до начала санации, вторая - в процессе первой санации, третья -второй. Для применения ЛДА введено дополнительное условие, заключающееся в том, что значение СО до начала санации равно 1. До проведения расчетов по ЛДА определены корреляционные связи между показателями и классами, которые приведены в таблице.
Корреляционная матрица
С со г Ы N
Концентрация углеводородов С 1,00 -0,14 -0,22 0,17 0,23
Степень очистки СО 1,00 -0,06 -0,02 0,30
Коэффициент корреляции г между С и глубиной 1,00 -0,81 0,26
Глубина ко, на которой концентрации УВ равны 0 1,00 -0,35
Этапы санации - N 1,00
Из таблицы видно, что ни один из критериев полностью не описывает процессы санации, поэтому комплексная оценка этого процесса целесообразна. В результате расчетов получены следующие линейные дискриминантные функции:
Л, = -0,004851С - 0,055598СО - 0,267388г + 2,998533йо- 0,599428, (1)
И2= -0,002143С+ 0,09434СО - 0,683967г + 0,050252/г0 - 0,407157. (2)
На рисунке видно, что до санации значения ж К2 находятся в правой части графика и между ними существует значимая корреляционная связь, при этом интервал варьирования значений по больше, чем по К2. Значения Я.1 и /?2 при первой санации располагаются в основном левее, чем до санации, и при этом ослабляется корреляция между ними и несколько увеличивается интервал изменения по Я2- При проведении второй санации происходит смещение значений вправо и вверх, и, самое главное, нарушается корреляция между и К2-Таким образом, данный график показывает, как протекает процесс санации в динамике во времени, а также свидетельствует о том, что достаточно четко выделяются два класса: первый - до санации и второй - после первой санации. Классы на первом и втором этапах санации выделяются хуже.
С целью практического применения математической модели для оценки эффективности процесса санации нами выполнен ЛДА с введением следующего условия.
Рассматриваются только два класса: первый - до санации, второй - в процессе первой санации, а данные, полученные в процессе второй санации, используются как экзаменационные.
Л2
з 2
0
"2 -3 -2 Л 0 1 а
Рис. График соотношений Я; и Яг в процессе санации
Условные обозначения:
* -до санации; а - первая санация; Д - вгорая санация
А
/ 1 \ \
1 1 \ \
I 1 Л \
I 1 Л »X X X
1 1 1» • /'"»А
*— и
В результате реализации данной задачи получена следующая ДДФ:
Я = 0.00483С + 0,07838СО + 0,44175г - 3,02591 А0 + 0,83370, (3)
при К < 0 - данные до санации, при Я > 0 - после санации.
При проверке этой функции по данным, полученным в результате второй санации, 75% всех данных имеют значение больше нуля, 25% -меньше нуля, но значительно больше, чем значение Я = -0,71, являющееся центром группы значений Я до санации. Таким образом, используя численные значения вышеприведенных критериев, полученных как до санации, так и в ее процессе, можно прогнозировать эффективность процесса санации путем отнесения исследуемой точки опробования к тому или иному классу. При этом в качестве класса до санации используются данные предыдущего этапа санации.
Выше была дана комплексная оценка эффективности санации независимо от используемых способов очистки почвогрунтов. Аналогично схеме, приведенной выше, проанализируем эффективность санации по биологическому и фитологическому видам раздельно. Агротехнический метод нельзя рассматривать отдельно, так как исследования по нему выполнены в двух скважинах.
По биологическому методу получили следующие дискриминантные функции:
Я, = 0,003693С + 0,068261СО + 1,869893г - 0,080595йо- ОД62881, (4)
К2 = -0,008584С - ОД 15523СО + 1,707161г + 3,334322/го+0,011989. (5)
Правильность расклассифицирования до санации составляет 100%, после первой санации - 66,6%, после второй - 50%, эти данные свидетельствуют о том, что условия до санации значительно отличались, что видно и из табл. 1, но в процессе санации они сблизились.
Разделение на группы в основном происходит по К} и /<!? до санации и после санации (выделяются две группы). В связи с этим была определена ЛДФ по двум классам: до санации (класс 1) и в процессе ее (класс 2). Полученная ЛДФ имеет вид
Я = 0,0016С - 0,0336СО - 2,6329г - 0,3313й0 - ОД 1975, (6)
при Я/ = 1,48 и Я2 = -1,48. Правильность разделения составляет 91,66%.
По фитологическому способу:
Д, - ОД088С- 0,6723СО + 2,0304г + 2,2868й0 + 2,1048, (7)
Я2 = -0,008844С - 0,30903СО + 0,62634г - 2,32395/г0 + 0,65608. (8)
Правильность классификации соответственно 75, 50 и 25%.
При использовании только двух классов (до санации и после нее) функция
Я = 0,1143 С + 0,7189СО - 2 Д149г - 2,4914/г0 + 2 Д 921, (9)
при Я\ = -1,200993, Я2 = 0,60496. Правильность распознавания классов составляет 91,67%.
Для более полного изучения процессов санации проанализированы данные путем деления их по методам санации (биологический, фитологический и агротехнический). Получены следующие уравнения:
Яа.== -0,0096С- 0,0928СО - 0,2482г - 0,9\90ко + 0,9664, (10)
]?б = -0,0048С - 0,0001 СО - 0,6070/* + 2,1348/гй - 0,5885. (1 1)
В отличие от условий, когда анализировались результаты с учетом этать ности санации, при анализе результатов только по методам разделения на классы не наблюдается, то есть без учета этапов санации выделить классы не представляется возможным. Особенностью распределения точек по значениям Яа и Я^ являются данные, полученные фитологическим способом, которые имеют определенное группирование, при незначительном разносе по Яа и более высоком варьировании по Я§, что свидетельствует о малых диапазонах использованного метода. Фитологический метод характеризуется минимальными вариациями, а агротехнический - максимальными. При этом по степени очистки и по содержанию УВ фзфики близки между собой. По величине к минимальными значениями характеризуется биологический метод, максимальными - агротехнический, по величине г биологический способ тоже наиболее эффективный.
Рассмотрим, как разделятся в процессе санации данные по биологическому и фитологическому методам (по агротехническому для анализа недостаточно данных). До санации дискриминантные функции имеют следующий вид:
Л =-0.00595С + 8,0056бСО + 1,86548г + 0,2479бАо-7,25382, (12)
при /?а = — 0,47, Кб = 0,71, %2 = 2,11, р = 0,71. Правильность распознавания составила 80,00%.
После первой санации ДДФ следующая:
Я = 0,07087С+ 0,01487СО - 3,83620^ - 1,07919/г - 0,82705, (13)
при Яа = -1,24; Яъ = 1,86; = 8,14; р = 0,08 при правильном распознавании 90,00%.
При второй санации:
Я = -0,009838С - 0,137102СО - 0,023810Я + 1,377219/г + 0,667940, (14)
при Яа = -0,40; -йб = 0,61, правильно расклассифицировано только 70% выборки.
Необходимо отметить, что при применении двух этих способов средние значения С, СО, г и И0> как до санации, так и в процессе ее, значительно отличаются. Биологическим способом санация по содержанию производилась более чем в четыре раза лучше, и получено снижение концентрации и на первом и на втором этапах более чем в три раза, по величинам г и к0 также наблюдались более сильные изменения. Анализ значений р и правильность распознавания
показывают, что биологический и фитологический методы более отличаются при проведении первой санации; при выполнении повторных исследований различие в эффективности этих методов сглаживается.
Выполненный анализ показывает, что эффективность проведенных работ по санации на опытном участке АО "Нефтехимик" по комплексному параметру составляет 75%. Вышеприведенную модель можно использовать при оценке эффективности санации на данной территории.
Таким образом, процесс санации можно описать вышеприведенными математическими моделями. Они позволяют прогнозировать эффективность процесса санации по разным показателям и на разных этапах (как до начала проведения работ, так и в процессе их выполнения). С практической точки зрения путем воздействия на те или иные компоненты системы (с помощью изменения технологии санации) можно управлять самим процессом.
Библиографический список
1. Галкин В.И., Середин В.В., Бачурин Б.А. Применение вероятностно-статистических моделей при изучении распределения углеводородов в грунтах и выборе технологий их санации/Перм. гос. техн. ун-т. Пермь, 1999.
2. Крамбейн У., Грейбилл Ф. Статистические модели в геологии. М.,
1969.
3. Шарапов Н.П. Применение математической статистики в геологии. М., 1971.
Получено 08.01.99.
