УДК 622.02:531

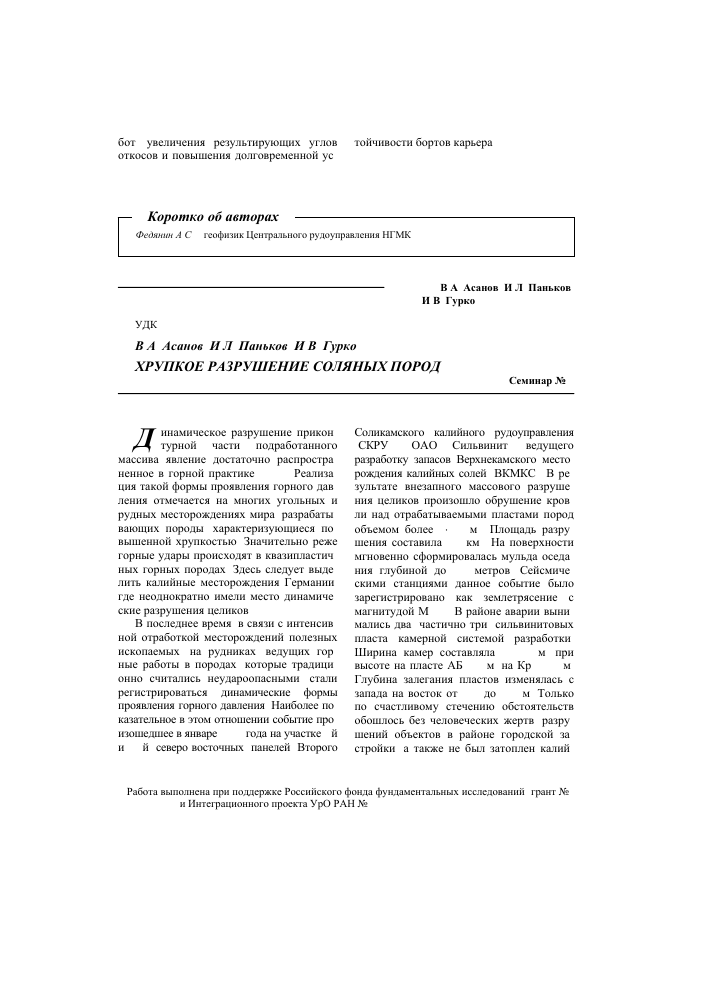

В.А. Асанов, И.Л. Паньков, И.В. Гурко ХРУПКОЕ РАЗРУШЕНИЕ СОЛЯНЫХ ПОРОД

Семинар № 3

Динамическое разрушение прикон-турной части подработанного массива явление достаточно распространенное в горной практике [1, 2]. Реализация такой формы проявления горного давления отмечается на многих угольных и рудных месторождениях мира, разрабатывающих породы, характеризующиеся повышенной хрупкостью. Значительно реже горные удары происходят в квазипластич-ных горных породах. Здесь следует выделить калийные месторождения Германии, где неоднократно имели место динамические разрушения целиков [3].

В последнее время, в связи с интенсивной отработкой месторождений полезных ископаемых, на рудниках, ведущих горные работы в породах, которые традиционно считались неудароопасными, стали регистрироваться динамические формы проявления горного давления. Наиболее показательное в этом отношении событие произошедшее в январе 1995 года на участке 1-й и П-й северо-восточных панелей Второго

Соликамского калийного рудоуправления (СКРУ-2) ОАО “Сильвинит”, ведущего разработку запасов Верхнекамского месторождения калийных солей (ВКМКС). В результате внезапного массового разрушения целиков произошло обрушение кровли над отрабатываемыми пластами пород объемом более 3 • 106 м3. Площадь разрушения составила 0,3 км2. На поверхности мгновенно сформировалась мульда оседания глубиной до 4,5 метров. Сейсмическими станциями данное событие было зарегистрировано как землетрясение с магнитудой М-3,8. В районе аварии вынимались два (частично три) сильвинитовых пласта камерной системой разработки. Ширина камер составляла 14-16 м, при высоте на пласте АБ - 4 м, на КрП - 6 м. Глубина залегания пластов изменялась с запада на восток от 250 до 350 м. Только по счастливому стечению обстоятельств обошлось без человеческих жертв, разрушений объектов в районе городской застройки, а также не был затоплен калий-

* Работа выполнена при поддержке Российского фонда фундаментальных исследований (грант № 04-05-96031) и Интеграционного проекта УрО РАН № 05-11-04.

Коэффициенты хрупкости

Тип породы, пласт К1 = ^~ *2 = ^ 2 Е к3 = Пу 3 пу + пт + п3 к п> К4 ~ дТ

Каменная соль 0,26 0,39 0,28 0,24

Сильвинит красный, пл. Kp.II 0,27 0,18 0,15 0,37

Сильвинит полосч., пл. А 0,28 0,14 0,12 0,40

Сильвинит пестрый, пл. Б 0,29 0,20 0,17 0,40

Карналлит, пл. В 0,43 0,54 0,35 0,76

Критические значения 0,7 1,0 0,5 1,0

Удароопасные породы [4]

Песчаник ВО 0,85 15,3 0,97 -

Гранит 0,82 3,36 0,77 -

Плагиогранит 0,96 13,3 0,93 -

Диабаз 0,84 19,7 0,95 -

где ву - упругая деформация на пределе прочности; - полная деформация, соответствующая

пределу прочности; Е - модуль упругости, определяемый по разгрузочной ветви на допредельном участке диаграммы нагружения; М - модуль спада, определяемый по запредельной ветви диаграммы; Пу - величина работы упругой деформации на пределе прочности; П3 - величина работы за пределом прочности; Пш - величина работы неупругих деформаций.

ный рудник, имеющий многомиллиардную стоимость.

До этого времени вопрос о хрупком разрушении соляных пород для условий ВКМКС фактически не поднимался, что было обусловлено общепринятым мнением об их пластичной природе. Непосредственно после аварии было проведено изучение возможности хрупкого разрушения соляных пород ВКМКС. Для оценки потенциальной удароопасности использовался комплекс деформационных и энергетических критериев, в соответствии с которыми порода считается склонной к динамическому разрушению при превышении расчетных показателей хруп-кости над критическими значениями [4, 5].

Для определения удароопасности соляных пород проведены испытания образцов соляных пород на сжатие с построением полной диаграммы деформирования, которые осуществлялись при стандартных условиях нагружения (скорость деформирования - 1,0 мм/мин, отношение высоты

(И) образца к ширине (а) ИМ = 2,0). Результаты испытаний приведены в табл. Для сопоставления здесь же, приведены коэффициенты хрупкости некоторых удароопасных пород рудных месторождений Урала [5].

Анализ результатов показал, что основные разновидности соляных пород ВКМКС не являются удароопасными. Их показатели хрупкости не достигают критических значений. Сильвинит и каменная соль имеют ярко выраженный пластический характер деформирования. Согласно сравнительной оценке из всех представленных разновидностей соляных пород наиболее склонной к хрупкому разрушению является карналлит.

Анализ экспериментальных данных, не позволил однозначно выявить факторы, определяющие условия реализации хрупкого разрушения квазипластичных соляных пород. Было высказано предположение [6], что динамическое разрушение соляных целиков может быть обусловлено разрушением междупластий, ведущих к формированию высоких междукамерных

А______________4 . 4____________________4.

4____4 ^ 4___4

N =■ — ц, ^

§1111 щ В ш ш. в

АБ - В АБ

Ш АБ «ж. ш щ. АБ

КрМ - АБ Кр!!

И и Фа Кр!! А ИИ тт р т, Кр!!

N N

целиков (рис. 1), которые имеют пониженную несущую способностью и энергоемкость запредельного деформирования. Это определило необходимость изучения совместного деформирования системы целиков при многопластовой отработке и вмещающих пород, обуславливающих мягкий режим нагружения.

Рис. 2. Изменение уровня нагрузки перехода к хрупкому разрушению образцов сильвинита в зависимости от жесткости нагружающего устройства: а) 0,25 ГПа; 6)1,0 ГПа; в) 4,0 ГПа; О - точка хрупкого разрушения

Исследование характера разрушения Рис. 1. Схема формирования высоких междука-мерных целиков, при отработке свиты пластов, вследствие обрушения междупластий АБ-В и КрП-АБ

целиков выполнено на образцах соляных пород с соотношением их размеров, соответствующих горнотехническим условиям в районе аварии. Исследованные образцы (каменная соль, пестрый сильвинит, карналлит) представляли собой прямоугольные призмы с одинаковой площадью основания и различным отношением высоты

к ширине: для сильвинита и каменной соли - 1,1; 1,5; 2,8; для карналлита - 1,1; 1,5. Эксперименты проводились при различной жесткости нагружающего устройства

[6], что позволяло варьировать величину упругой энергии, запасенной в нагружающей системе. Регистрация результатов испытаний в координатах “напряжение -деформация” велась в автоматическом режиме на персональный компьютер, что позволяло отслеживать все стадии деформирования образца во времени, в том числе, и стадию динамического разрушения.

Анализ полученных диаграмм показал, что допредельная ветвь кривой деформирования не зависит от жесткости нагружающей системы. На ниспадающей ветви диаграммы деформирования можно выделить два участка: стадию устойчивого запредельного деформирования и стадию хрупкого разрушения [7]. Момент перехода на стадию хрупкого разрушения, фиксировался по резкому возрастанию скорости спада нагрузки. Деформирование приобретало неконтролируемый характер, сопровождалось звуковым эффектом, напоминающим удар и разлетом

ч \

\

\ \ \

\ \ \

15

0,03 8

Рис. 3. Изменение общей энергии, при совместном деформировании системы “образец - нагружающее устройство”

частей. Время, за которое происходило хрупкое разрушения образца, составляло несколько десятков миллисекунды. Завершение стадии хрупкого разрушения фиксировалось по уменьшению скорости деформирования. Установлено, что переход на стадию хрупкого разрушения происходит не только на пике прочности, но может иметь место в любой точке запредельной ветви диаграммы деформирования (рис. 2), что определяется балансом энергии системы “образец - нагружающее устройство”.

Эти исследования показали, что хотя в целом соляные породы не относятся к разряду хрупких, сложная подземная конструкция, созданная в результате выемки запасов камерной системой разработки, в ряде случаев может быть удароопасной.

Для изучения условий хрупкого разрушения, наряду с диаграммой деформирования, рассматривались зависимости, отражающие изменение упругой энергии, накапливаемой нагружающим устройством и работы по деформированию образца

[7]. Установлено, что условием начала хрупкого разрушения являлся “переход” через локальный максимум общей энергии (тах Ш ), затраченной на деформирование образца и нагружающего устройства. В результате реализации избытка упругой энергии, идущей на образование дополнительных поверхностей разрушения и разлет частиц образца, формируется локальный минимум общей энергии (ттШ ), являющийся условием завершения стадии хрупкого разрушения (рис. 3).

После испытания разрушенный материал подвергался гранулометрическому анализу, который проводился ситовым методом (набор стандартных сит с отверстиями: 10; 7; 5; 2; 0,7; 0,3 мм). Оценка степени разрушения образцов производилась путем

подсчета суммарной площади боковых поверхностей образованных частиц. Для ее вычисления принималась гипотеза кубического строения образующихся частиц. В этом случае, суммарная площадь поверхностей, образованных при разрушении образца и отнесенная к его объему (удельная площадь) вычислялась по формуле:

2 "

1 т.

а р

где V - первоначальный объем образца, N - количество фракций, т. - масса одной фракции, а1 - осредненный размер частицы во фракции, р - плотность материала.

На рис. 4 представлены результаты по оценке изменения суммарной удельной площади образующихся поверхностей от величины общей удельной энергии, затраченной на деформирование нагружающего устройства и образцов каменной соли и карналлита различной высоты. Установлено, что для образцов каменной соли (рис. 4, а) и карналлита (рис. 4, б) увеличение общей энергии в 2 раза приводит к росту поверхностей в 2,5 раза, а увеличение энергии в 10 раз приводит к росту поверхностей только в 4,5-6 раз. Таким образом, при высоком уровне энергии (динамическое разрушение) основная ее часть будет расходоваться на увеличение скоро-

Sv, о-1

ІХ)

• h/a = 2,8

■ h/a = 1,5

А h/a = 1,1

maxWv, МДж/м:

б)

Sv, о

• •

• •

• « и*

1

0 0.1 0.2 0.3 maxWv, МДж/м

сти разлета частиц. В то же время, при низком уровне энергии основная ее часть будет идти на образование дополнительных свободных поверхностей. Так при обследовании периферийной части зоны массового обрушения пород отмечено разрушение со значительным измельчением вмещающих пород кровли на высоту 10-15 м. Это объясняет, почему при отсутствии специальной аппаратуры (до аварии

Рис.4 Зависимость изменения удельной площади образующихся частиц от величины общей удельной энергии, затраченной на разрушение образцов: а) каменная

соль; б) карналлит

на СКРУ-2 в январе 1995 года) в условиях ВКМКС не удавалось фиксировать событий, связанных с хрупким разрушением, имеющим, по всей видимости, низкую интенсивность, когда основная

часть упругой энергии вмещающих пород расходовалась на образование новых поверхностей. Возможность реализации низкоинтенсивного характера хрупкого разрушения соляных пород ВКМКС подтверждается тем фактом, что система мониторинга, развернутая на рудниках ОАО “Сильвинит” сразу после аварии на СКРУ-2, позволила зафиксировать с 1995 г. по 2003 г. около 4,7 тысяч микросейсмиче-ских процессов, происходящих на подработанных территориях, с энергией от нескольких десятков до 100 кДж [8].

h/a = h/a =

СПИСОК ЛИТЕРАТУРЫ

1. Bieniawski Z. T. Strata control in mineral engineering. Rotterdam, Balkema, 1987.

2. Петухов И.М., Линьков A.M. Механика горных ударов и выбросов. - М.: Недра, 1983.

3. Ahoner L. Seismologische Untersuchung des Gebirgsschlages am 13. Marz 1989 bei Volker-shausen (DDR) im Kalibergbaugebiet an der Werra. Kali und Steinsalz, № 10, 1989.

4. Ставрогин A.H., Протосеня А.Г. Прочность горных пород и устойчивость выработок на больших глубинах. - М.: Недра, 1985, 273 с.

5. Инструкция по безопасному ведению горных работ на рудных и нерудных месторождениях, склонных к горных ударам. - Л.: ВНИМИ, 1980.

6. Baryakh A., Asanov V., Ghegin A., Toksarov V., Pankov I. Dinamic failure of salt interchamber pi-lars.// 24st Winter School of Rock Mechanics, Wroclaw, 2001, 5-13 pp.

7. Панъков ИЛ., Аникин B.B. Изучение особенностей запредельного деформирования соляных пород в условиях “псевдожесткого” режима нагружения./ Горный информационноаналитический бюллетень, 2003 №9. - С. 56-59.

8. Шулаков Д.Ю. Сравнительный анализ временной динамики микросейсмической активности и деформационных процессов в калийном руднике.// Моделирование стратегии и процессов освоения георесурсов. Мат. науч. Сессии ГИ УрО РАН, Пермь, 2003. - С. 290-292.
