Вибрационные центрифуги AURY
Статья посвящена описанию принципа действия и характерных особенностей вибрационных центрифуг, выпускаемых компанией AURYдля обогатительных фабрик.
Ключевые слова: обогатительное оборудование, вибрационные центрифуги, центрифуги с вибрационной выгрузкой осадка, AURY.
ГРЕКУ Владимир Сергеевич
Директор по развитию ООО «Открытые технологии», 308024, г. Белгород, Россия, тел.: +7 (4722) 23-28-39, e-mail: info@auryrus.ru
В

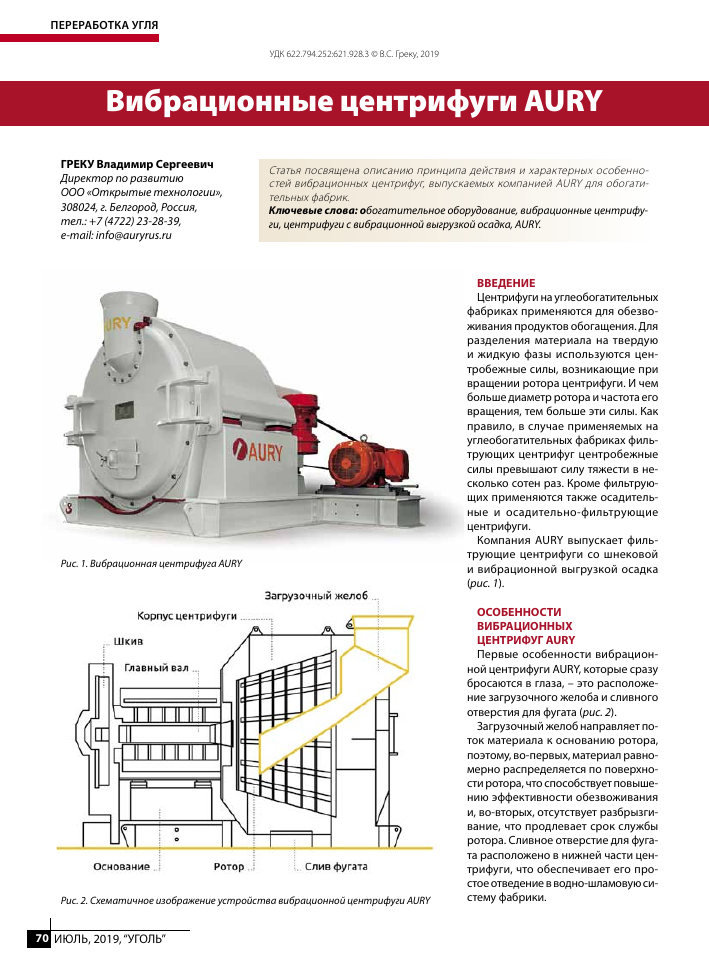

Рис. 1. Вибрационная центрифуга AURY
Рис. 2. Схематичное изображение устройства вибрационной центрифуги AURY
ВВЕДЕНИЕ
Центрифуги на углеобогатительных фабриках применяются для обезвоживания продуктов обогащения. Для разделения материала на твердую и жидкую фазы используются центробежные силы, возникающие при вращении ротора центрифуги. И чем больше диаметр ротора и частота его вращения, тем больше эти силы. Как правило, в случае применяемых на углеобогатительных фабриках фильтрующих центрифуг центробежные силы превышают силу тяжести в несколько сотен раз. Кроме фильтрующих применяются также осадитель-ные и осадительно-фильтрующие центрифуги.
Компания АиКУ выпускает фильтрующие центрифуги со шнековой и вибрационной выгрузкой осадка (рис. 1).
ОСОБЕННОСТИ
ВИБРАЦИОННЫХ
ЦЕНТРИФУГ AURY
Первые особенности вибрационной центрифуги АиГУ, которые сразу бросаются в глаза, - это расположение загрузочного желоба и сливного отверстия для фугата (рис. 2).
Загрузочный желоб направляет поток материала к основанию ротора, поэтому, во-первых, материал равномерно распределяется по поверхности ротора, что способствует повышению эффективности обезвоживания и, во-вторых, отсутствует разбрызгивание, что продлевает срок службы ротора. Сливное отверстие для фугата расположено в нижней части центрифуги, что обеспечивает его простое отведение в водно-шламовую систему фабрики.
Рис. 3. Все поверхности центрифуги, подверженные абразивному воздействию, покрыты алюмооксидной керамической плиткой
Рис. 4. Приводной электродвигатель (1) и один из вибромоторов (2)
Рис. 5. Ротор вибрационной центрифуги АийУ
Загрузочный желоб, сливное отверстие для фугата, а также вся внутренняя поверхность центрифуги покрыты алюмооксидной керамической плиткой для защиты от абразивного износа (рис. 3).
Вращающий момент от приводного электродвигателя передается на главный вал центрифуги и закрепленный на нем ротор посредством клиноре-менной передачи (рис. 4). Электродвигатель имеет высокий пусковой момент для быстрого выхода на рабочие обороты. Он установлен на рельсах, что дает возможность простой и удобной регулировки натяжения ремней. В системе привода используются сферические роликовые подшипники, которые специально разработаны для применения при высоких вибрационных нагрузках.
Вибрации в центрифугах АиГУ создаются двумя вибромоторами, установленными в задней части корпуса слева и справа (см. рис. 4), и направлены вдоль оси вращения ро-
тора. При этом главный вал не имеет жесткой связи с корпусом - подшипниковые узлы, на которые он опирается, связаны с корпусом через упругие резиновые элементы. Упругость резиновых элементов, а также масса вала с подшипниками, шкивом и ротором подобраны таким образом, чтобы собственная частота колебаний была близка к частоте вращения вибромоторов. Поэтому вибрации передаются в основном к ротору, а корпус вибрирует очень слабо, и центрифуга практически не создает динамические нагрузки на опорные конструкции.Более того, корпус дополнительно изолирован от основания центрифуги полиуретановыми амортизаторами. Амплитуда вибраций регулируется простым поворотом дебалансов, доступ к которым открывается при снятии защитных кожухов с вибромоторов.
Вибрации ротора способствуют продвижению осадка к его разгрузочному концу, а также разрыхляют его, улучшая обезвоживание.
Система смазки снабжена тремя ступенями очистки: фильтр грубой очистки, магнитный фильтр, фильтр тонкой очистки. Кроме того, система
смазки включает в себя датчики давления и расхода масла. При срабатывании любого из них происходит остановка центрифуги во избежание работы в условиях «масляного голодания».
Для изготовления ротора (рис. 5) используются сложнолегированные износостойкие стали, поэтому он имеет долгий срок службы даже в условиях сильного абразивного воздействия. А его конструкция обеспечивает высокую эффективность обезвоживания, стойкость к деформации и удобство при монтаже и демонтаже.
Компания АиГУ производит вибрационные центрифуги производительностью от 150 до 400 т/ч с диаметром ротора от 1100 до 1650 мм.
ЗАКЛЮЧЕНИЕ
Вибрационные центрифуги АиГУ -это надежное и простое в эксплуатации оборудование для обезвоживания продуктов обогащения угля.
