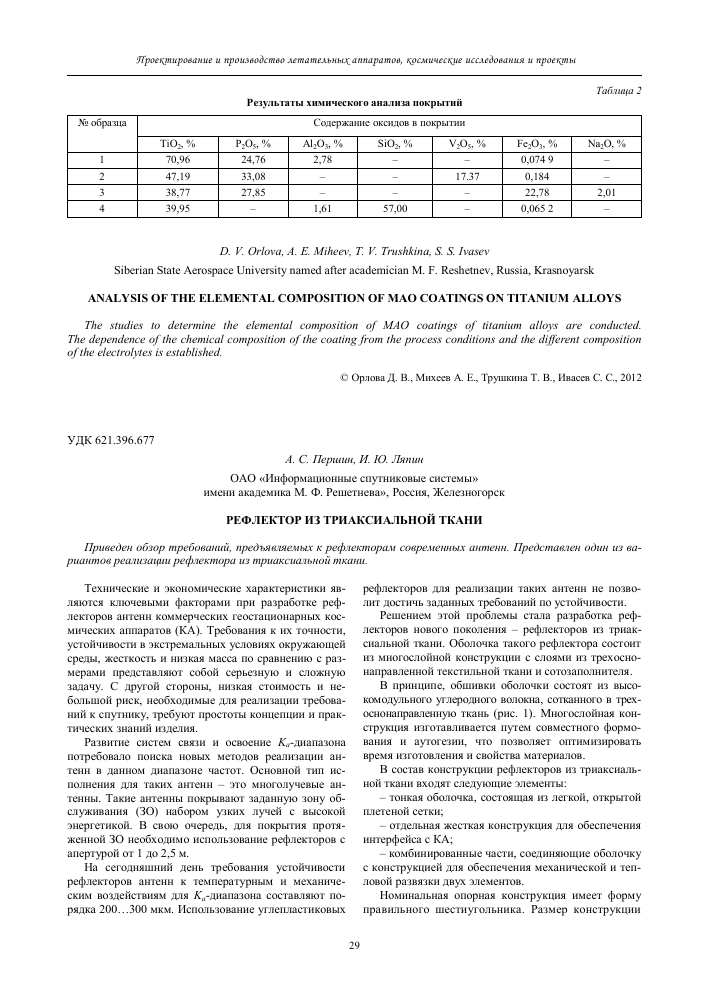

А. С. Першин, И. Ю. Ляпин

ОАО «Информационные спутниковые системы» имени академика М. Ф. Решетнева», Россия, Железногорск

РЕФЛЕКТОР ИЗ ТРИАКСИАЛЬНОЙ ТКАНИ

Приведен обзор требований, предъявляемых к рефлекторам современных антенн. Представлен один из вариантов реализации рефлектора из триаксиальной ткани.

Таблица 2

Результаты химического анализа покрытий

№ образца Содержание оксидов в покрытии

TiO2, % P2O5, % Al2O3, % SiO2, % V2O5, % Fe2O3, % Na2O, %

1 70,96 24,76 2,78 - - 0,074 9 -

2 47,19 33,08 - - 17.37 0,184 -

3 38,77 27,85 - - - 22,78 2,01

4 39,95 - 1,61 57,00 - 0,065 2 -

Технические и экономические характеристики являются ключевыми факторами при разработке рефлекторов антенн коммерческих геостационарных космических аппаратов (КА). Требования к их точности, устойчивости в экстремальных условиях окружающей среды, жесткость и низкая масса по сравнению с размерами представляют собой серьезную и сложную задачу. С другой стороны, низкая стоимость и небольшой риск, необходимые для реализации требований к спутнику, требуют простоты концепции и практических знаний изделия.

Развитие систем связи и освоение ^-диапазона потребовало поиска новых методов реализации антенн в данном диапазоне частот. Основной тип исполнения для таких антенн - это многолучевые антенны. Такие антенны покрывают заданную зону обслуживания (ЗО) набором узких лучей с высокой энергетикой. В свою очередь, для покрытия протяженной ЗО необходимо использование рефлекторов с апертурой от 1 до 2,5 м.

На сегодняшний день требования устойчивости рефлекторов антенн к температурным и механическим воздействиям для ^-диапазона составляют порядка 200.. .300 мкм. Использование углепластиковых

рефлекторов для реализации таких антенн не позволит достичь заданных требований по устойчивости.

Решением этой проблемы стала разработка рефлекторов нового поколения - рефлекторов из триак-сиальной ткани. Оболочка такого рефлектора состоит из многослойной конструкции с слоями из трехосно-направленной текстильной ткани и сотозаполнителя.

В принципе, обшивки оболочки состоят из высокомодульного углеродного волокна, сотканного в трех-оснонаправленную ткань (рис. 1). Многослойная конструкция изготавливается путем совместного формования и аутогезии, что позволяет оптимизировать время изготовления и свойства материалов.

В состав конструкции рефлекторов из триаксиальной ткани входят следующие элементы:

- тонкая оболочка, состоящая из легкой, открытой плетеной сетки;

- отдельная жесткая конструкция для обеспечения интерфейса с КА;

- комбинированные части, соединяющие оболочку с конструкцией для обеспечения механической и тепловой развязки двух элементов.

Номинальная опорная конструкция имеет форму правильного шестиугольника. Размер конструкции

Решетневскце чтения

оптимизируется с учетом допустимых объемов КА, расположения механических интерфейсов, а также количества и расположения соединений с оболочкой.

сом 200 мм. Ширина проводников была выбрана равной 0,4 мм, исходя из опыта реализации антенн с дих-роичной структурой для К„-диапазона частот. Каждый проводник состоит из набора углеродных волокон толщиной несколько микрон. Расчет радиотехнических характеристик антенны проводился для диапазона частот 5...30 ГГц и для различных расстояний между проводниками. Результаты расчета потерь в рефлекторе для диапазона частот 5.30 ГГц при различных расстояниях между проводниками представлены на рис. 2.

Рис. 1

Форма может подбираться под отдельные конфигурации. Например, большие рефлекторы или рефлекторы с эллиптической апертурой могут наилучшим образом поддерживаться при помощи удлиненной конструкции, возможно, с использованием дополнительных поперечных балок.

Основные параметры структуры рефлектора из триаксиальной ткани - это ширина проводника и расстояние между ними. В зависимости от диапазона рабочих частот они могут варьироваться для обеспечения оптимальных результатов. В качестве критерия для выбора параметров сетки был использован параметр потерь мощности излучения при отражении от рефлектора. Для современных антенных систем он равен 0,05 дБ и для его оценки было проведено моделирование с различными параметрами сетки.

Моделирование и расчет радиотехнических характеристик антенны проводились с помощью специализированного программного обеспечения GRASP. Сетка рефлектора была развернута на 15° относительно осей поляризации. Это было сделано, чтобы потери в рефлекторе для линейной горизонтальной поляризации и линейной вертикальной поляризации были приблизительно равны.

Для оценки потерь в рефлекторе из триаксиальной ткани была выбрана антенна с диаметром рефлектора 2 000 мм, фокусным расстоянием 1 500 мм, клирен-

Рис. 2

Использование рефлекторов из триаксиальной ткани в антенных системах имеет большие перспективы. Такие рефлекторы позволяют не только обеспечить высокую стабильность своей конструкции, а следовательно, и выполнение заданных характеристик, но и уменьшить массу всей антенной системы. По предварительным оценкам, уменьшение массы таких антенн по сравнению с антеннами классического исполнения составляет 25 %.

Основные области применения антенн с рефлектором из триаксиальной ткани - это многолучевые, гиб-риднозеркальные, реконфигурируемые и адаптивные антенные системы в Ка-диапазоне частот. Зарубежные компании, занимающиеся производством антенн и спутников, уже освоили производство рефлекторов из триаксиальной ткани. Для нашей страны это новая технология, которая будет освоена в ближайшем будущем.
