CC BY
65
2

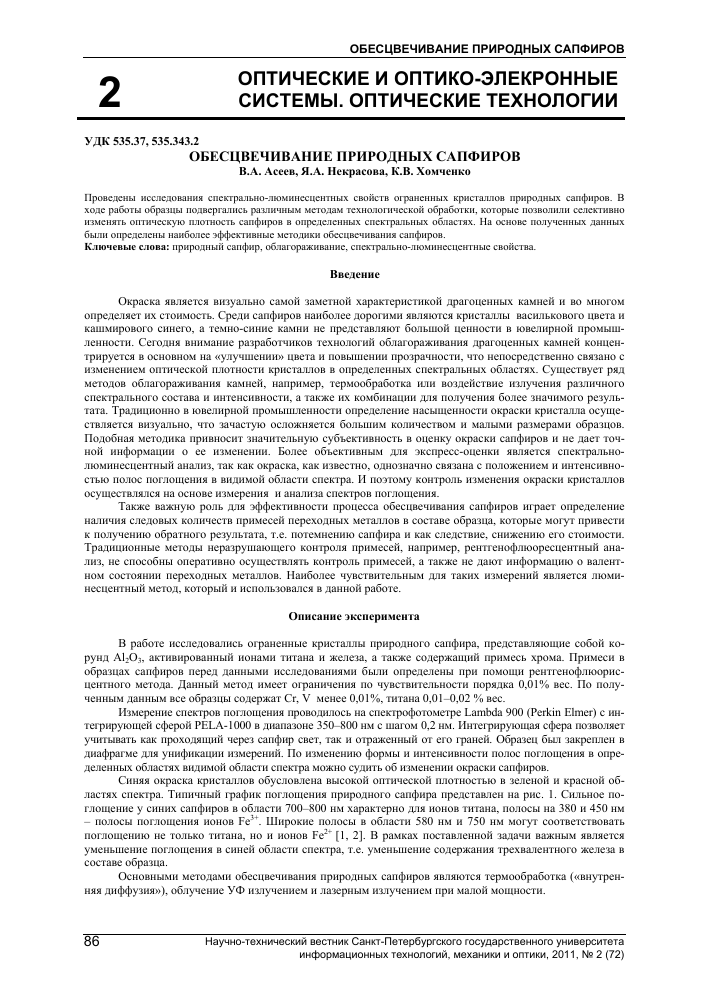

ОПТИЧЕСКИЕ И ОПТИКО-ЭЛЕКРОННЫЕ СИСТЕМЫ. ОПТИЧЕСКИЕ ТЕХНОЛОГИИ
УДК 535.37, 535.343.2
ОБЕСЦВЕЧИВАНИЕ ПРИРОДНЫХ САПФИРОВ В.А. Асеев, Я.А. Некрасова, К.В. Хомченко
Проведены исследования спектрально-люминесцентных свойств ограненных кристаллов природных сапфиров. В ходе работы образцы подвергались различным методам технологической обработки, которые позволили селективно изменять оптическую плотность сапфиров в определенных спектральных областях. На основе полученных данных были определены наиболее эффективные методики обесцвечивания сапфиров. Ключевые слова: природный сапфир, облагораживание, спектрально-люминесцентные свойства.
Окраска является визуально самой заметной характеристикой драгоценных камней и во многом определяет их стоимость. Среди сапфиров наиболее дорогими являются кристаллы василькового цвета и кашмирового синего, а темно-синие камни не представляют большой ценности в ювелирной промышленности. Сегодня внимание разработчиков технологий облагораживания драгоценных камней концентрируется в основном на «улучшении» цвета и повышении прозрачности, что непосредственно связано с изменением оптической плотности кристаллов в определенных спектральных областях. Существует ряд методов облагораживания камней, например, термообработка или воздействие излучения различного спектрального состава и интенсивности, а также их комбинации для получения более значимого результата. Традиционно в ювелирной промышленности определение насыщенности окраски кристалла осуществляется визуально, что зачастую осложняется большим количеством и малыми размерами образцов. Подобная методика привносит значительную субъективность в оценку окраски сапфиров и не дает точной информации о ее изменении. Более объективным для экспресс-оценки является спектрально-люминесцентный анализ, так как окраска, как известно, однозначно связана с положением и интенсивностью полос поглощения в видимой области спектра. И поэтому контроль изменения окраски кристаллов осуществлялся на основе измерения и анализа спектров поглощения.
Также важную роль для эффективности процесса обесцвечивания сапфиров играет определение наличия следовых количеств примесей переходных металлов в составе образца, которые могут привести к получению обратного результата, т.е. потемнению сапфира и как следствие, снижению его стоимости. Традиционные методы неразрушающего контроля примесей, например, рентгенофлюоресцентный анализ, не способны оперативно осуществлять контроль примесей, а также не дают информацию о валентном состоянии переходных металлов. Наиболее чувствительным для таких измерений является люминесцентный метод, который и использовался в данной работе.
В работе исследовались ограненные кристаллы природного сапфира, представляющие собой корунд Л120з, активированный ионами титана и железа, а также содержащий примесь хрома. Примеси в образцах сапфиров перед данными исследованиями были определены при помощи рентгенофлюорис-центного метода. Данный метод имеет ограничения по чувствительности порядка 0,01% вес. По полученным данным все образцы содержат Cr, V менее 0,01%, титана 0,01-0,02 % вес.
Измерение спектров поглощения проводилось на спектрофотометре Lambda 900 (Perkin Elmer) с интегрирующей сферой PELA-1000 в диапазоне 350-800 нм с шагом 0,2 нм. Интегрирующая сфера позволяет учитывать как проходящий через сапфир свет, так и отраженный от его граней. Образец был закреплен в диафрагме для унификации измерений. По изменению формы и интенсивности полос поглощения в определенных областях видимой области спектра можно судить об изменении окраски сапфиров.
Синяя окраска кристаллов обусловлена высокой оптической плотностью в зеленой и красной областях спектра. Типичный график поглощения природного сапфира представлен на рис. 1. Сильное поглощение у синих сапфиров в области 700-800 нм характерно для ионов титана, полосы на 380 и 450 нм - полосы поглощения ионов Fe3+. Широкие полосы в области 580 нм и 750 нм могут соответствовать поглощению не только титана, но и ионов Fe2+ [1, 2]. В рамках поставленной задачи важным является уменьшение поглощения в синей области спектра, т.е. уменьшение содержания трехвалентного железа в составе образца.
Основными методами обесцвечивания природных сапфиров являются термообработка («внутренняя диффузия»), облучение УФ излучением и лазерным излучением при малой мощности.
Введение
Описание эксперимента
0,4
350
400
450
700
750
500 550 600 650 длина волны, нм Рис. 1. Спектр поглощения темно-синего сапфира
Результаты и обсуждения
800
В основе обесцвечивающей термообработки лежит преобразование центров окраски в минералах под действием повышенных температур, а именно изменение их валентности, что приводит к изменению окраски кристаллов. Варьируя параметры отжига, можно разрушать одни и сохранять другие центры окраски. Обычно, чем дольше воздействие рабочей температуры, тем эффективнее облагораживание, что обусловлено диффузионным характером процессов изменения состояния примесей (валентность, комплексы), для прохождения которых необходима достаточная временная выдержка.
В данной работе температурная обработка проводилась при 450°С в течение 18 ч и 900°С в течение 15 ч. В результате отжига изменилась разность пиков, соответствующих длинам волн 380 и 450 нм, что вызвано диффузионными процессами внутри сапфиров (рис. 2).
350 400 450 500 550 600 650 длина волны, нм
700
750
800
Рис. 2. Спектры поглощения сапфира до и после термообработки: 1 - исходный образец;
2 - термообработка 450°С, 18 ч; 3 - термообработка 900°С, 15 ч
Из графика видно, что при температуре 450°С особых изменений не наблюдается. Однако термообработка при 900°С привела к уменьшению интенсивности поглощения во всем диапазоне измерений. Были выбраны относительно низкие температуры для того, чтобы наличие температурной обработки нельзя было идентифицировать с помощью известных методов диагностики. Для перестройки внутренних структур сапфира, а именно кристаллической структуры, температур 450°С и 900°С недостаточно. Использование отжига при больших температурах позволяет добиться более сильного эффекта, но о проведении термообработок такого типа должно быть указано в паспорте камня, что значительно (в 2-3 раза) снижает стоимость камня.
В случае использования УФ излучения накачка осуществлялась в области полосы поглощения 450 нм, связанной с трехвалентным железом. При воздействии излучением в этой области длин волн
предполагалось добиться уменьшения оптической плотности кристалла за счет различных процессов, например, фотоионизации, которая может вызвать изменение валентности ионов переходных металлов (Бе и И), что приводит к смещению спектров поглощения в УФ или ИК диапазон. На рис. 3 представлены спектры изменения оптической плотности в результате воздействия на образец УФ излучения.
длина волны, нм
Рис. 3. Спектры поглощения сапфира: 1 - в исходном состоянии; 2 - после облучения УФ
Образец подвергался облучению ртутной лампой, у которой была выделена полоса с максимумом на 365 нм, в течение 40 мин и получил дозу облучения 40 кДж, что привело к увеличению интегрального пропускания по всему диапазону измерений 350-800 нм в результате возможного перехода Бе3+^Бе2+. Дальнейшее облучение ультрафиолетовым светом не дало существенных изменений в видимой области спектра.
Также для воздействия на полосу поглощения трехвалентного железа в области 450 нм может применяться облучение когерентным излучением малой мощности. В этом случае на изменение интенсивности поглощения могут влиять эффект выжигания спектральных дыр и явление резонанса Фано.
0,2
350 400 450 500 550 600 650 длина волны, нм
700
750
800
Рис. 4. Спектры поглощения образца: 1 - в исходном состоянии; 2 - после обработки Ие-ОЬ лазером (442 нм)
После воздействия излучением Ие-Сё лазера (А=442 нм; 3 мВт) в течение 18 ч произошло увеличение пропускания света в области 380 и 450 нм (рис. 4). Неравномерное изменение спектра по всему диапазону измерений, в частности, в области 350-500 нм предположительно может объясниться частичной перезарядкой ионов железа в ходе облучения.
Для получения наилучшего результата при обесцвечивании сапфиров важно иметь сведения о наличии или отсутствии примесей в составе данного кристалла, которые могут повлиять на процесс облагораживания и привести к потемнению образца, а также об их валентном состоянии. Данная информация может быть получена по результатам люминесцентного метода, который в идеале способен определить наличие единичных атомов, например хрома. Однако существенным ограничением является то, что оп-
ределить концентрацию таких частиц очень сложно, поскольку не все ионы хрома могут люминесциро-вать. Также спектры люминесценции ионов переходных металлов (их положение и вид контура) зависят от валентности металлов.
В данной работе для определения присутствия следовых количеств примесей, а также изменения их валентного состояния были измерены спектры люминесценции образцов при возбуждении второй гармоникой неодимового лазера (532 нм) в диапазоне 600-1600 нм.
0,0
600 700 800 900
1000 1100 1200 длина волны
1300 1400 1500 1600
нм
Рис. 5. Спектры люминесценции образца при возбуждении на длине волны 532 нм: 1 - в исходном состоянии; 2 - после облучения He-Cd лазером
На рис. 5 представлены графики люминесценции кристалла сапфира до и после облучения He-Cd лазером. Видно, что в исходном состоянии в основном люминесцируют ионы Cr 695 нм ( A2), также присутствуют полосы, характерные для ионов Ti3+ и Cr4+. Можно предположить, что в процессе облучения происходит перезарядка ионов хрома и титана, в результате чего спектр обработанного образца представляет собой типичную широкую полосу люминесценции титана с максимумом в области 950 нм (2T2^2E).
Заключение
В ходе исследования были применены различные технологические методы обработки ограненных кристаллов природных сапфиров, которые привели к уменьшению поглощения в видимой области. Наиболее значимый результат дала обработка при температуре 900°С в течение 15 ч: оптическая плотность уменьшилась в среднем на 0,6 в области 380 нм и на 0,2-0,4 в остальном диапазоне измерений. Было показано, что при использовании люминесцентного метода анализа природных сапфиров возможно определение наличия следовых количеств примесей переходных металлов (Fe, Ti, Cr) в составе кристалла, которые влияют на эффективность процесса просветления. Также возможно определение изменения их валентного состояния в ходе обработки. Рассмотренные методики оптического облагораживания позволяют существенно изменять окраску природных сапфиров, повышая их потребительскую ценность.
Работа выполнена на базе Научно-исследовательского института нанофотоники и оптоинформа-тики при СПбГУ ИТМО.
Литература
1. Путилин Ю.М., Белякова Ю.А., Голенко В.П., Давыдченко А.Г. Синтез минералов. Т. 2. - М.: Недра, 1987. - С. 231-236.
2. Платонов А.Н., Таран М.Н., Балицкий В.С. Природа окраски самоцветов. - М.: Недра, 1984. - С. 2842.
3. Gaft M., Reisfeld R., Panczer G. Modern luminescence spectroscopy of minerals and materials. - Springer, 2005. - P. 35.
Асеев Владимир Анатольевич - Санкт-Петербургский государственный университет информационных
технологий, механики и оптики, ассистент, Aseev@oi.ifmo.ru Некрасова Яна Андреевна - Санкт-Петербургский государственный университет информационных
технологий, механики и оптики, студент, Nekrasova@oi.ifmo.ru Хомченко Константин Витальевич - Санкт-Петербургский государственный университет информационных
технологий, механики и оптики, студент, Delibash69@mail.ru
