Научная статья на тему 'Новые строительные материалы'

Новые строительные материалы Текст научной статьи по специальности «Технологии материалов»

CC BY
4147
157
i Надоели баннеры? Вы всегда можете отключить рекламу.
Журнал
Строительные материалы
ВАК
RSCI

Аннотация научной статьи по технологиям материалов, автор научной работы — Федосов Н. Н., Клинчук Е. С., Вербицкая Т. Л.

Рассмотрены перспективы применения отходов производства автоклавного ячеистого бетона при производстве различных видов строительных материалов на примере ОАО «Сморгоньсиликатобетон».

i Надоели баннеры? Вы всегда можете отключить рекламу.

Похожие темы научных работ по технологиям материалов , автор научной работы — Федосов Н. Н., Клинчук Е. С., Вербицкая Т. Л.

iНе можете найти то, что вам нужно? Попробуйте сервис подбора литературы.
i Надоели баннеры? Вы всегда можете отключить рекламу.

Текст научной работы на тему «Новые строительные материалы»

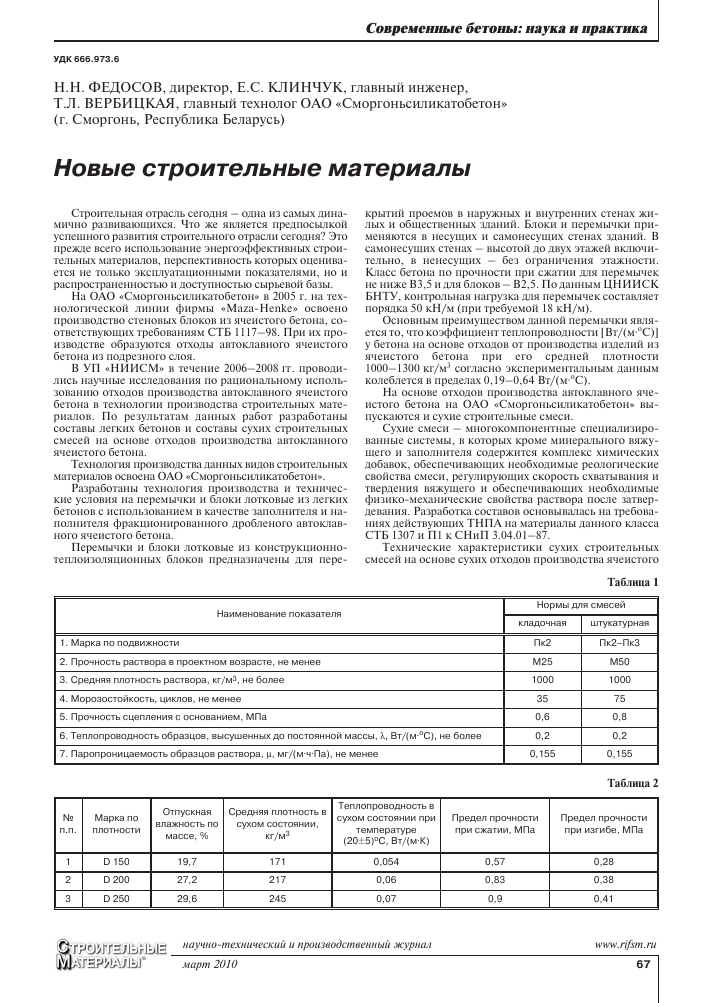

УДК 666.973.6

Н.Н. ФЕДОСОВ, директор, Е.С. КЛИНЧУК, главный инженер, Т.Л. ВЕРБИЦКАЯ, главный технолог ОАО «Сморгоньсиликатобетон» (г. Сморгонь, Республика Беларусь)

Новые строительные материалы

Строительная отрасль сегодня — одна из самых динамично развивающихся. Что же является предпосылкой успешного развития строительного отрасли сегодня? Это прежде всего использование энергоэффективных строительных материалов, перспективность которых оценивается не только эксплуатационными показателями, но и распространенностью и доступностью сырьевой базы.

На ОАО «Сморгоньсиликатобетон» в 2005 г. на технологической линии фирмы «Maza-Henke» освоено производство стеновых блоков из ячеистого бетона, соответствующих требованиям СТБ 1117—98. При их производстве образуются отходы автоклавного ячеистого бетона из подрезного слоя.

В УП «НИИСМ» в течение 2006-2008 гг. проводились научные исследования по рациональному использованию отходов производства автоклавного ячеистого бетона в технологии производства строительных материалов. По результатам данных работ разработаны составы легких бетонов и составы сухих строительных смесей на основе отходов производства автоклавного ячеистого бетона.

Технология производства данных видов строительных материалов освоена ОАО «Сморгоньсиликатобетон».

Разработаны технология производства и технические условия на перемычки и блоки лотковые из легких бетонов с использованием в качестве заполнителя и наполнителя фракционированного дробленого автоклавного ячеистого бетона.

Перемычки и блоки лотковые из конструкционно-теплоизоляционных блоков предназначены для пере-

крытий проемов в наружных и внутренних стенах жилых и общественных зданий. Блоки и перемычки применяются в несущих и самонесущих стенах зданий. В самонесущих стенах — высотой до двух этажей включительно, в ненесущих — без ограничения этажности. Класс бетона по прочности при сжатии для перемычек не ниже В3,5 и для блоков — В2,5. По данным ЦНИИСК БНТУ, контрольная нагрузка для перемычек составляет порядка 50 кН/м (при требуемой 18 кН/м).

Основным преимуществом данной перемычки является то, что коэффициент теплопроводности [Вт/(м-°С)] у бетона на основе отходов от производства изделий из ячеистого бетона при его средней плотности 1000—1300 кг/м3 согласно экспериментальным данным колеблется в пределах 0,19—0,64 Вт/(м-оС).

На основе отходов производства автоклавного ячеистого бетона на ОАО «Сморгоньсиликатобетон» выпускаются и сухие строительные смеси.

Сухие смеси — многокомпонентные специализированные системы, в которых кроме минерального вяжущего и заполнителя содержится комплекс химических добавок, обеспечивающих необходимые реологические свойства смеси, регулирующих скорость схватывания и твердения вяжущего и обеспечивающих необходимые физико-механические свойства раствора после затвердевания. Разработка составов основывалась на требованиях действующих ТНПА на материалы данного класса СТБ 1307 и П1 к СНиП 3.04.01—87.

Технические характеристики сухих строительных смесей на основе сухих отходов производства ячеистого

Таблица 1

Наименование показателя Нормы для смесей

кладочная штукатурная

1. Марка по подвижности Пк2 Пк2-Пк3

2. Прочность раствора в проектном возрасте, не менее М25 М50

3. Средняя плотность раствора, кг/м3, не более 1000 1000

4. Морозостойкость, циклов, не менее 35 75

5. Прочность сцепления с основанием, МПа 0,6 0,8

6. Теплопроводность образцов, высушенных до постоянной массы, X, Вт/(м-°С), не более 0,2 0,2

7. Паропроницаемость образцов раствора, д, мг/(м-ч-Па), не менее 0,155 0,155

Таблица 2

№ п.п. Марка по плотности Отпускная влажность по массе, % Средняя плотность в сухом состоянии, кг/м3 Теплопроводность в сухом состоянии при температуре (20±5)оС, Вт/(м-К) Предел прочности при сжатии, МПа Предел прочности при изгибе, МПа

1 D 150 19,7 171 0,054 0,57 0,28

2 D 200 27,2 217 0,06 0,83 0,38

3 D 250 29,6 245 0,07 0,9 0,41

■f: ■ научно-технический и производственный журнал www.rifsm.ru

¿U!' ® март 2010 67

Таблица 3

Плотность испытанных образцов р0, кг/м3 Коэффициент паропроницаемости д, мг/(м3-ч-Па) Сорбционная влажность Wв, мас. % при относительной влажности воздуха, ф %

40 60 80 90 97

250 0,308 2,53 3,02 3,56 4,82 8,9

200 0,337 2,59 3,05 3,51 4,71 9,34

150 0,368 2,48 3,04 3,59 4,78 9,11

бетона, выпускаемых ОАО «Сморгоньсиликатобетон», представлены в табл. 1.

В соответствии с требованиями ТКП 45-2.0443—2006 «Строительная теплотехника» теплопроводность обычного цементно-песчаного строительного раствора, широко применяемая в практике строительства, составляет 0,52 Вт/(м-°С) в высушенном до постоянной массы состоянии, это в 2—2,5 раза выше, чем у составов строительных растворов на основе отходов производства ячеистого бетона.

В настоящее время проведены исследования и внедрена технология производства плитного утеплителя из ячеистого бетона марок по средней плотности 0150—0 250 кг/м3.

Учитывая, что плиты из ячеистого бетона изготавливаются из сырья, имеющегося в Белоруссии они значительно дешевле минераловатных и пенополистироль-ных плит и могут составить конкуренцию последним в применении для теплоизоляции ограждающих конструкций зданий с нормальным, сухим и влажност-ными режимами помещений. По прочностным и противопожарным характеристикам теплоизоляционные плиты из ячеистого бетона плотностью 150—250 кг/м3 превосходят такие широко применяемые теплоизоляционные материалы, как минераловатные и пенополи-

стирольные плиты, а по теплотехническим характеристикам приближаются к ним. Физико-механические свойства теплоизоляционных плит приведены в табл. 2.

Теплоизоляционные плиты из ячеистого бетона плотностью Б 150— Б 250 имеют высокие теплозащитные показатели (табл. 3).

На основании результатов предварительных исследований можно утверждать, что теплоизоляция из ячеистых бетонов по теплотехническим свойствам не уступает теплоизоляции из минераловатного утеплителя и при использовании ее в комплексной системе утепления материальные затраты могут быть снижены в 2—3 раза.

Использование экологически безопасного теплоизоляционного материала — ячеисто-бетонных плит автоклавного твердения обеспечит надежную изоляцию теплового промышленного оборудования при температуре применения до 1000оС за счет использования в составе теплоизоляционного материала волластонита.

В настоящее время наше предприятие разрабатывает проект строительства каркасного энергоэффективного дома. Для осуществления данного проекта в ближайшее время планируется выпуск панелей из ячеистого бетона для наружных и внутренних стен, покрытий и перекрытий.

ШШ я»8в ШрЦВД ш

ШИРШ Трщщшш »Шиш

+375159233774

Отдел экспорта

+375159255205

Приемная

+375159292272

Отдел маркетинга

www.rifsm.ru научно-технический и производственный журнал

68 март 2010

i Надоели баннеры? Вы всегда можете отключить рекламу.
