ИССЛЕДОВАНИЕ ПО ГРАНУЛЯЦИИ Текст научной статьи по специальности «Промышленные биотехнологии»

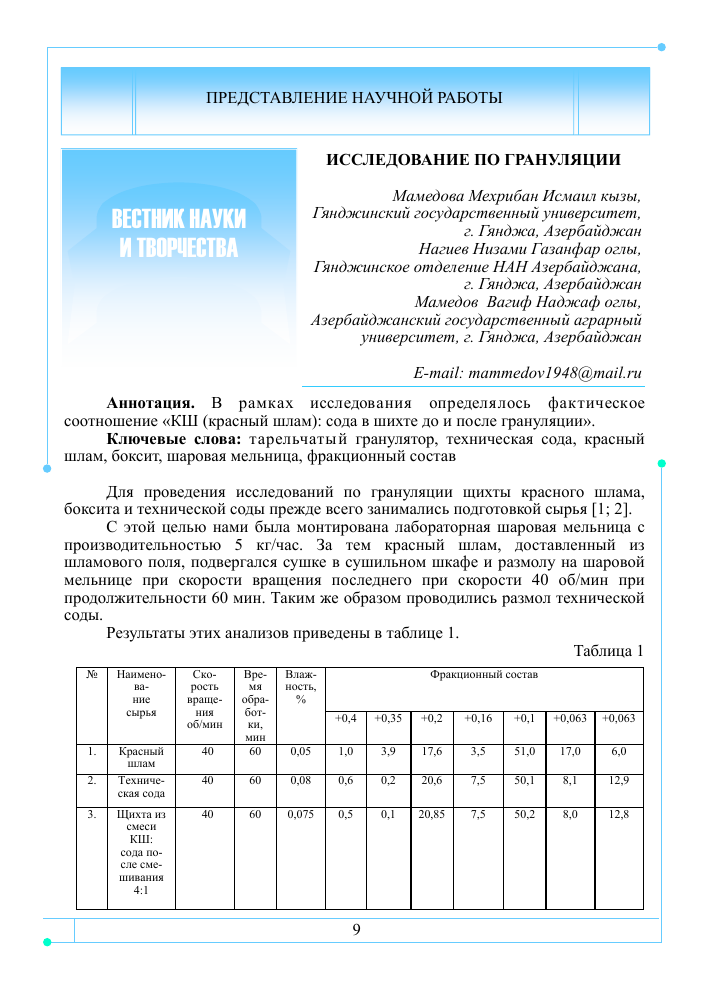

ИССЛЕДОВАНИЕ ПО ГРАНУЛЯЦИИ

Мамедова Мехрибан Исмаил кызы, Гянджинский государственный университет,

г. Гянджа, Азербайджан Нагиев Низами Газанфар оглы, Гянджинское отделение НАН Азербайджана,

г. Гянджа, Азербайджан Мамедое Вагиф Наджаф оглы, Азербайджанский государственный аграрный университет, г. Гянджа, Азербайджан

E-mail: mammedov1948@mail.ru

Аннотация. В рамках исследования определялось фактическое соотношение «КШ (красный шлам): сода в шихте до и после грануляции».

Ключевые слова: тарельчатый гранулятор, техническая сода, красный шлам, боксит, шаровая мельница, фракционный состав

Для проведения исследований по грануляции щихты красного шлама, боксита и технической соды прежде всего занимались подготовкой сырья [1; 2].

С этой целью нами была монтирована лабораторная шаровая мельница с производительностью 5 кг/час. За тем красный шлам, доставленный из шламового поля, подвергался сушке в сушильном шкафе и размолу на шаровой мельнице при скорости вращения последнего при скорости 40 об/мин при продолжительности 60 мин. Таким же образом проводились размол технической соды.

Результаты этих анализов приведены в таблице 1.

Таблица 1

№ Наименование сырья Скорость вращения об/мин Время обра-бот- ки, мин Влажность, % Фракционный состав

+0,4 +0,35 +0,2 +0,16 +0,1 +0,063 +0,063

1. Красный шлам 40 60 0,05 1,0 3,9 17,6 3,5 51,0 17,0 6,0

2. Техническая сода 40 60 0,08 0,6 0,2 20,6 7,5 50,1 8,1 12,9

3. Щихта из смеси КШ: сода после смешивания 4:1 40 60 0,075 0,5 0,1 20,85 7,5 50,2 8,0 12,8

ВЕСТНИК НАУКИ И ТВОРЧЕСТВА

Затем готовили шихту из смеси красного шлама и технической соды в весовом соотношении 1:1, 1,5:1, 2:1 и 4:1. Эти смеси в отдельности подвергались смешиванию в шаровой мельнице.

После этого определялись влажность и фракционный состав исходных материалов [3] (красный шлам и техническая сода) и приготовленные шихты в отдельности.

Содержание №2С03, Ка2Окаус. в исходных материалах, а также в шихте до и после грануляции определялось по существующей методике.

На основании результатов анализов определялось фактическое соотношение КШ: сода в шихте до и после грануляции.

Результаты этих анализов проведены в таблице 2.

Таблица 2

п. В основе соот- Содержание СО2 Содержание Фактическое

№ ношения в шихте, % Ка2С03 соотношение

№ КШ : сода в % КШ: сода в

приготовленной шихте

шихте По гра- По По После

(практическое) нуля- После грану- По- грану- грану-

ции грануляции ляции сле гра-нуляц ии ляции ляции

1. 1:1 12,5 12,7 59,13 61,02 0,69:1 0,63:1

2. 1,5:1 9,8 10,0 46,35 48,72 1,16:1 1,11:1

3. 2:1 7,7 8,0 36,42 37,84 1,74:1 1,64:1

4. 4:1 5 5,2 23,65 24,6 3,2:1 3,06:1

По результатам анализа видно, что соотношение красного шлама и соды в шихте после размола и грануляции несколько изменяется. Это объясняется тем, что в процессе размола и грануляции имеют место потери красного шлама.

Литература:

1. Кашкай М.А. Алуниты, их генезис и использование. - Москва, Недра 1970. Том 2, 318 с.

2. Лайнер А.И. Производство глинозема. - Москва, Металлург, 1980. - 32 с.

3. Нагиев Н.Г., Мамедов В.Н., Мамедова М.И. Изучение условий получения добавок из белого шлама. Периодический сборник научных трудов. Вып. 18, с. 281. Россия, г. Казань, 2014.
