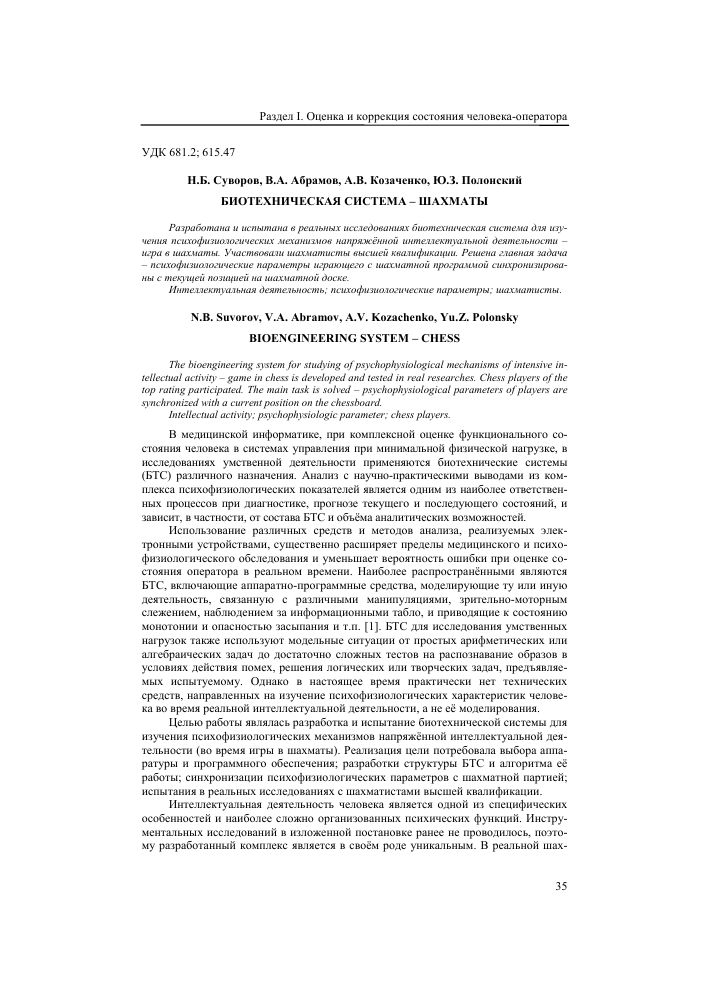

УДК 681.2; 615.47
Н.Б. Суворов, В.А. Абрамов, А.В. Козаченко, Ю.З. Полонский БИОТЕХНИЧЕСКАЯ СИСТЕМА - ШАХМАТЫ
Разработана и испытана в реальных исследованиях биотехническая система для изучения психофизиологических механизмов напряжённой интеллектуальной деятельности -игра в шахматы. Участвовали шахматисты высшей квалификации. Решена главная задача - психофизиологические параметры играющего с шахматной программой синхронизированы с текущей позицией на шахматной доске.
Интеллектуальная деятельность; психофизиологические параметры; шахматисты.
N.B. Suvorov, V.A. Abramov, A.V. Kozachenko, Yu.Z. Polonsky BIOENGINEERING SYSTEM - CHESS
The bioengineering system for studying of psychophysiological mechanisms of intensive intellectual activity - game in chess is developed and tested in real researches. Chess players of the top rating participated. The main task is solved - psychophysiological parameters of players are synchronized with a current position on the chessboard.
Intellectual activity; psychophysiologic parameter; chess players.
В медицинской информатике, при комплексной оценке функционального состояния человека в системах управления при минимальной физической нагрузке, в исследованиях умственной деятельности применяются биотехнические системы (БТС) различного назначения. Анализ с научно-практическими выводами из комплекса психофизиологических показателей является одним из наиболее ответственных процессов при диагностике, прогнозе текущего и последующего состояний, и зависит, в частности, от состава БТС и объёма аналитических возможностей.
Использование различных средств и методов анализа, реализуемых электронными устройствами, существенно расширяет пределы медицинского и психофизиологического обследования и уменьшает вероятность ошибки при оценке состояния оператора в реальном времени. Наиболее распространёнными являются БТС, включающие аппаратно-программные средства, моделирующие ту или иную деятельность, связанную с различными манипуляциями, зрительно-моторным слежением, наблюдением за информационными табло, и приводящие к состоянию монотонии и опасностью засыпания и т.п. [1]. БТС для исследования умственных нагрузок также используют модельные ситуации от простых арифметических или алгебраических задач до достаточно сложных тестов на распознавание образов в условиях действия помех, решения логических или творческих задач, предъявляемых испытуемому. Однако в настоящее время практически нет технических средств, направленных на изучение психофизиологических характеристик человека во время реальной интеллектуальной деятельности, а не её моделирования.
Целью работы являлась разработка и испытание биотехнической системы для изучения психофизиологических механизмов напряжённой интеллектуальной деятельности (во время игры в шахматы). Реализация цели потребовала выбора аппаратуры и программного обеспечения; разработки структуры БТС и алгоритма её работы; синхронизации психофизиологических параметров с шахматной партией; испытания в реальных исследованиях с шахматистами высшей квалификации.
Интеллектуальная деятельность человека является одной из специфических особенностей и наиболее сложно организованных психических функций. Инструментальных исследований в изложенной постановке ранее не проводилось, поэтому разработанный комплекс является в своём роде уникальным. В реальной шах-
матной игре с современной компьютерной программой участвовали молодые шахматисты высокой квалификации г. Санкт-Петербурга - элитные гроссмейстеры, мастера спорта с высоким рейтингом Эло. Шахматные партии проводились вслепую с закрытыми глазами, что дало возможность минимизировать помехи при регистрации электроэнцефалограммы (ЭЭГ - 21 канал), электрокардиограммы (ЭКГ с предплечий), кардиоритмограммы (КРГ). Регистрацию комплекса электро-физиологических параметров обеспечивал электроэнцефалограф “Мицар - ЭЭГ-202 (24+8)” (разработчик и производитель ООО Мицар, Санкт-Петербург, сертификат соответствия № РОСС ЯИ.ИМ17.В00017). Помимо этого фиксировались функция дыхания - пневмограмма (ПГ) и голоса шахматиста, сообщающего свой ход, и "транслятора”, сообщающего ход, сделанный шахматной программой.
Шахматная программа, использованная в описываемой БТС, должна быть адекватна мастерству участвующих шахматистов и/или превосходить их. В выбранной программе Deep Fritz 11 4CPU [2] предусмотрена гибкая система задания контроля времени, диапазон по рейтингу 900 - 3000 (максимальный рейтинг участвующих шахматистов составлял 2711), поэтому шахматную квалификацию программы можно варьировать - равные силы, незначительно сильнее или слабее, намного сильнее или слабее шахматиста. Некоторая коррекция возможна также путём изменения контроля времени в ту или иную сторону (гандикап).
В состав разработанной БТС (рис. 1) входят следующие основные блоки:
Главный компьютер - для синхронного отображения на мониторе в реальном времени всех происходящих “событий”.
Электроэнцефалограмма (ЭЭГ) регистрировалась электродами, расположенными на голове испытуемого. Сигналы ЭЭГ от блока усилителей в цифровой форме через гальваническую развязку поступают в главный компьютер и отображаются на экране монитора.
Электрокардиограмма (ЭКГ) регистрировалась через один из полиграфических каналов электроэнцефалографа.
Дыхание - пневмограмма регистрировалась с помощью носового (назального) терморезисторного датчика, подсоединяемого через один из полиграфических каналов с отображением на экране.
Аудиосигналы от микрофонов “транслятора” и испытуемого через полиграфические каналы в виде меток также выносятся на монитор вместе с остальными параметрами.
В состав БТС входит также блок обработки информации, созданный на базе программных комплексов WinEEG, WinHRV.
Фотостимулятор - прибор, генерирующий световые сигналы с заданными параметрами для воздействия на зрительный анализатор.
Испытуемый - шахматист, способный вести партию вслепую на высоком уровне.
“Транслятор” - опытный шахматист, обеспечивающий передачу информации между шахматным компьютером и игроком, умеющий чётко передавать ходы, сделанные компьютером, и вводить в компьютер ходы, сделанные игроком, с минимальной задержкой.
Видеокамера направлена на дополнительный монитор для передачи шахматной позиции на монитор главного компьютера, обеспечивает синхронизацию психофизиологических параметров и шахматной партии. Видеоизображение с текущей позицией воспроизводится синхронно с выводом на экран соответствующих участков всех регистрируемых параметров испытуемого.
Рис. 1. Структура биотехнической системы
Испытания БТС состояли из трёх этапов. Подготовительный этап:
1. Настройка главного и шахматного компьютеров.
2. Настройка шахматной силы программы Deep Fritz 11. Игра проходит вслепую и необходимо компенсировать время, уходящее на устные сообщения между компьютером и игроком. В настройках предусмотрена возможность добавлять игроку несколько секунд после каждого хода и давать преимущество во времени.
3. Подсоединение к шахматному компьютеру дополнительного монитора для визуализации шахматной партии через видеокамеру для синхронизации позиции и психофизиологических параметров.
4. Регистрация испытуемого (шахматиста).
5. Цветовая диагностика Люшера позволяет измерить стрессоустойчивость и другие характеристики на момент проведения теста.
6. Установка датчиков на испытуемого, проверка качества их установки.
7. Настройка чувствительности и частотных фильтров электроэнцефалографа и полиграфических каналов.
8. Настройка микрофонов игрока и “транслятора”.
9. Синхронизация отдельных блоков. Она занимает важное место в данном исследовании. Необходимо представить на мониторе главного компьютера одномоментные показания ЭЭГ, ЭКГ, ПГ, сигналов микрофонов, видеоизображения. При полной синхронизации параметров можно начинать исследование (рис. 2,а).
а
Рис. 2. Блок-схемы проведения испытаний
Последовательность действий во время основного этапа - измерений:
1. Регистрация исходных (фоновых) психофизиологических показателей перед партией для их последующего сравнения во время партии, после партии.
2. Измерение артериального давления (АД) перед партией.
3. Регистрация психофизиологических показателей во время партии - самая продолжительная часть исследования.
4. Фоновая запись при открытых и закрытых глазах после игры.
5. Измерение АД после партии.
Последовательность действий на этапе завершения исследования и анализа данных (рис. 2,б):
1. Сохранение (архивирование) всех данных, включая шахматную партию и представление её в нужном формате.
2. Анализ шахматной партии и выявление наиболее важных моментов для сопоставления с соответствующими фрагментами комплекса психофизиологических параметров.
3. Обработка полученных данных и заключение по результатам испытаний.
б
Рис. 2. Окончание
На рис. 3 представлен фрагмент записи на мониторе главного компьютера полного комплекса регистрируемых показателей. БТС позволяет анализировать электрокардиосигнал путём построения кардиоритмограмм (КРГ). В анализ входит: построение гистограмм распределения ЯЯ-интервалов, скаттерграмм, спектров мощности и вычисление ряда производных параметров.
Рис. 3. Электроэнцефалограмма мастера ФИДЕ А при принятии решения о 21 ходе белых Ь4 (1609-я секунда), Biol - электрокардиограмма, Bio2 - дыхание, Bio3 - отметка сообщения “транслятора ” о ходе программы, Bio4 - отметка сообщения шахматиста о сделанном ходе
Изменения ЭЭГ во время шахматной партии демонстрирует рис. 4.
Анализ рис. 4 показывает, что спектральная мощность системообразующего альфа-ритма частотой около 9-11 Гц и площадь его распространения в фоне гораздо выше, чем во время принятия решения. Имеет место также рост мощности дельта- и тета-ритмов. И то и другое - свидетельство умственного напряжения.
Разработанная БТС является инструментом для специалистов в области психонейрофизиологии, изучающих механизмы мыслительных процессов. Её использование даёт возможность оценивать состояние шахматиста, его функциональные резервы. Психофизиологические реакции на ошибочные тактические и стратегические решения, цейтнот, просмотры также представляют интерес.
Разработана и реализована структура биотехнической системы для исследований психофизиологических маркеров напряжённой интеллектуальной деятельности. В соответствии с целью решена проблема синхронизации всех этапов и элементов системы - текущая позиция на шахматной доске в любой момент времени соответствует временному срезу психофизиологических параметров.
Научные результаты, полученные на разработанном и испытанном комплексе, могут иметь большое значение для нейрофизиологов, занимающихся изучением нераскрытых психофизиологических механизмов интеллектуальной деятельности, а также для специалистов в области искусственного интеллекта.
Биотехническая система внедрена и используется в исследованиях лаборатории нейроэкологии НИИ экспериментальной медицины РАМН и лаборатории сте-реотаксических методов Института мозга человека им. Н.П. Бехтеревой РАН.
Рис. 4. Топограммы спектров мощности ЭЭГ: вверху - расслабленное бодрствование, глаза закрыты (фон до партии), внизу - принятие решения во
время партии - 13-й ход)
Исследования поддержаны грантом научной программы Санкт-
Петербургского научного центра РАН за 2009 год «Исследование возможностей психофизиологической поддержки лиц, занятых непрерывной напряжённой интеллектуальной деятельностью - шахматистов высшей квалификации» и выполнялись при содействии шахматной федерации Санкт-Петербурга.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Суворов Н.Б., Мясников А.В., Попечителев Е.П. Аппаратная часть биотехнического комплекса для исследования кардиореспираторного взаимодействия // Известия СПбГЭТУ “ЛЭТИ”, серия Биотехнические системы в медицине и экологии. - 2004. - №2. 2. - C. 38-42.
2. Fritz 11: Обзор - статьи об игре Fritz 11. - http://gameguru.ru/articles/525/view.html.
